Rockchip RK3576 Nền tảng AIOT hiệu suất cao thế hệ thứ hai thế hệ thứ hai là bộ xử lý SOC (hệ thống trên chip) hiệu suất cao, hiệu suất cao phù hợp cho nhiều kịch bản ứng dụng như PC dựa trên ARM, thiết bị điện toán cạnh và thiết bị internet di động cá nhân. Nó sử dụng CPU tám lõi dựa trên kiến trúc ARM, tích hợp NPU 6TOPS độc lập (TERA mỗi giây) (Đơn vị xử lý Quad mạng thần kinh), tích hợp nhiều lõi tính toán như GPU, MCU, VPU và có giao diện ngoại vi phong phú để đáp ứng các yêu cầu cảnh phức tạp trong Alot. Ngoài ra, RK3576 cũng hỗ trợ lưu trữ UFS (lưu trữ flash toàn cầu), cung cấp khả năng lưu trữ dữ liệu và đọc hiệu quả.
Công nghệ Thinkcore dành riêng cho phát triển nhúng ARM, hiện đã phát triển bảng lõi RK3576 và hỗ trợ tùy chỉnh và sản xuất hàng loạt

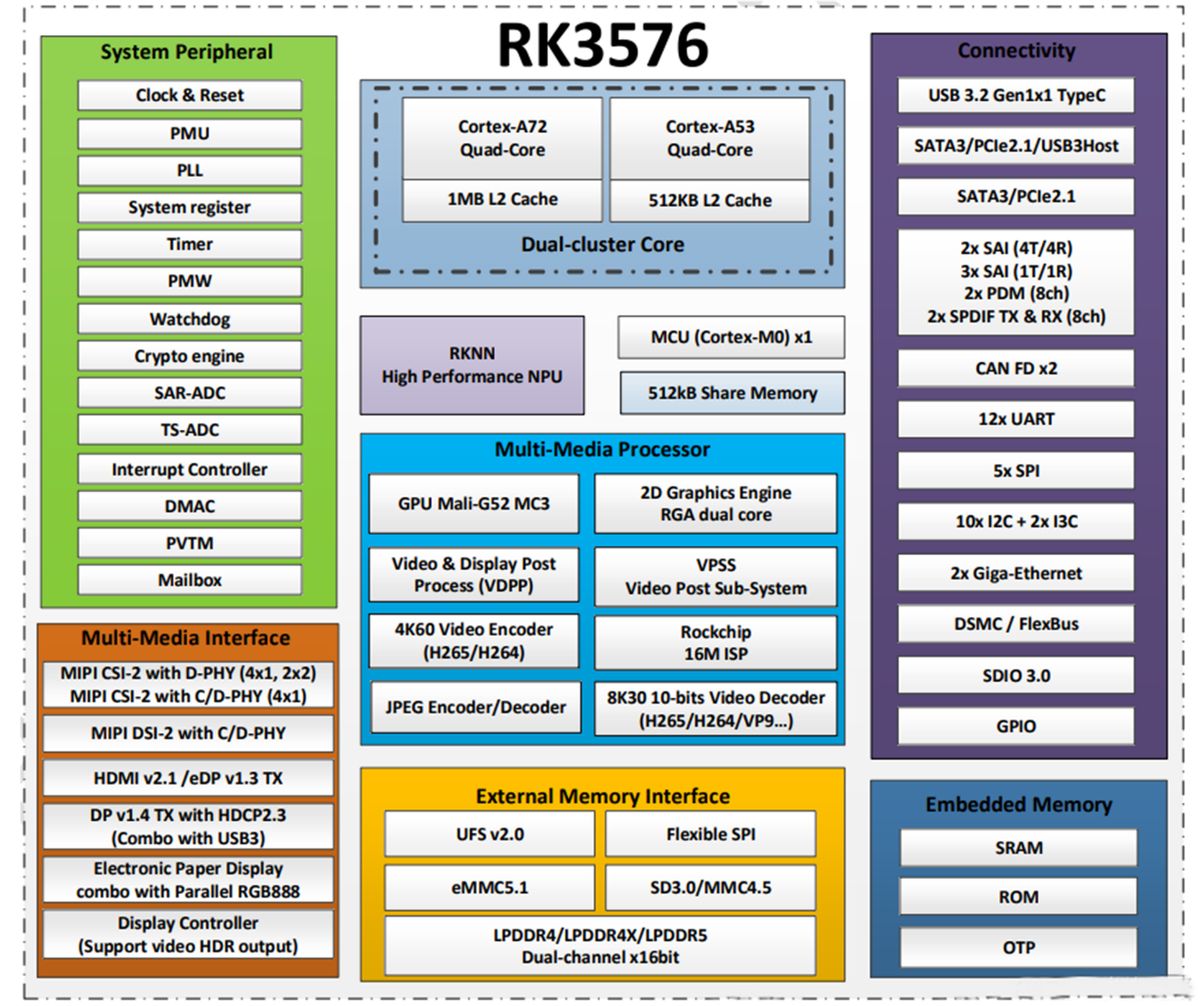

2. 2. Phân tích đặc điểm kỹ thuật của RK3576
CPU:
Bộ xử lý ARM-Core ARM với 4 lõi Cortex-A72 (2,2 GHz) và 4 lõi Cortex-A53 (1,8 GHz)
MCU Cortex-M0 ARM theo định hướng người dùng ở 400 MHz
GPU:
Arm Mali-G52 MC3 @ 1GHz
Hỗ trợ OpenGL ES 1.1, 2.0 và 3.2
Hỗ trợ núi lửa 1.1
Hỗ trợ cấu hình đầy đủ OpenCL 2.0
Hỗ trợ AFBC (nén bộ đệm khung tay)
DDR:
kép 32 bit LPDDR4/LPDDR4X/LPDDR5
VPU:
8kp30 H.265, AV1, VP9, AVS2 Decoder
4KP120 H.265, AV1, VP9, AVS2 Trình giải mã video
4KP60 H.265, H.264, AV1, VP9, AVS2 Trình giải mã video
4KP60 H.264/H.265 Trình mã hóa video
Bộ mã hóa và bộ giải mã 4kp60 mpeg

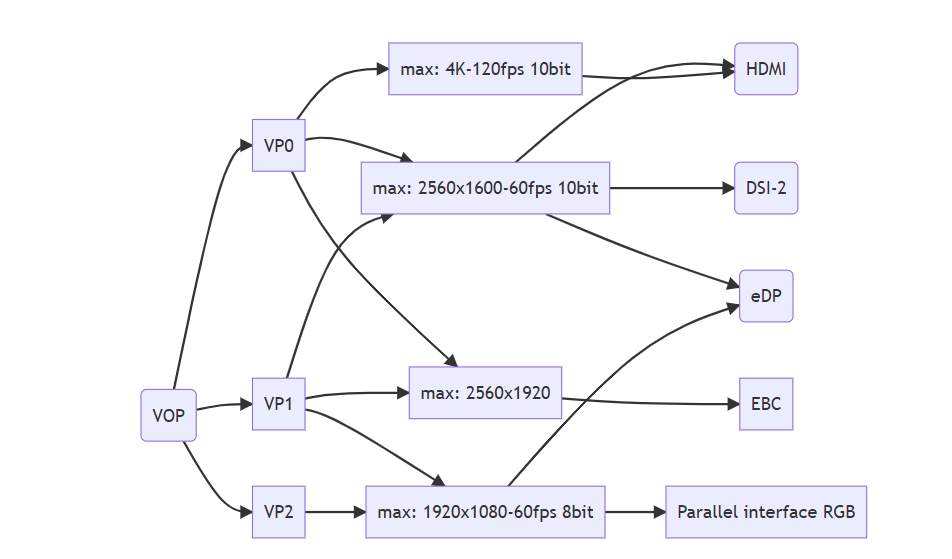

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
DisplayPort 1.4 TX @ 4K120
EPD (Hiển thị giấy điện tử) TX @ 2560x1920
Giao diện song song (RGB888) TX @ 1080p60
1. Hỗ trợ màn hình ba màn hình 2.5K+2K+2K
2. 2. Màn hình kép 4K+ 2K
NPU:
Công suất điện toán int8 là 6 đầu
Hỗ trợ lõi kép, lõi kép có thể làm việc cùng nhau hoặc độc lập
Hỗ trợ Int4, Int8, Int16, FP16, BF16 và TF32 với SRAM nội bộ 1MB
Hỗ trợ đa tác vụ, đa scenario X Xử lý Q Hỗ trợ Khung học sâu: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, v.v.
RGA (Công cụ đồ họa 2D):
Động cơ Rockchip RGA v2.5, Độ phân giải tối đa lõi kép: Hình ảnh nguồn 8192x8192, Hình ảnh mục tiêu 4096x4096 Truyền khối và Chế độ trong suốt Chế độ làm đầy
Hỗ trợ pha trộn alpha, bao gồm toàn cầu alpha, per-pixel alpha và gradient
Hỗ trợ bất kỳ tỷ lệ tỷ lệ không định cư nào từ 1/16 đến 16
Hỗ trợ 0, 90, 180, 270
Đầu vào video
16M pixel ISP với HDR (lên đến 120dB)
Supports 3 MIPI CSI-2 interfaces
1 MIPI CSI-2 với D-Phy (4x1, 2x2)
1 MIPI CS1-2 với C/D-Phy (4x1)
Hai giao diện D-Phy V1.2 4 làn
Mỗi giao diện có thể được cấu hình dưới dạng cổng kênh dữ liệu 2x2
Một bộ ba 4 làn (hoặc 3-dữ liệu) C/D-phy
D-phy là v2.0, với tốc độ kênh là 4,5Gbps
C-phy là v1.1, với tốc độ bộ ba là 2,5gspsps
Mỗi cổng hỗ trợ 4 kênh ảo
Giao diện DVP
Một DVP 8/10/12
16 bit
8/10/12/16 bit, hỗ trợ tần số I/O lên tới 150 MHz Bt.656/bt.1120
Kho
UFS 2.1 với HS-G3 (12Gbps)
FSPI (tám kênh)
Emmc 5.1
SDMMC 3.0
Camera nếu
2 MIPI CSI-2 với D-phy (có thể bao gồm 4x1 hoặc 2x2)
1 MIPI CSI-2 với C/D-Phy (4x1)
1x 8110112116-bit DVP
Chất lượng hình ảnh-khử trùng, khử nhiễu, mở rộng, công cụ quản lý, độ sắc nét, làm mịn cạnh, DCI-Hist, 3D-LUT, ACM, HDR
Âm thanh
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2X S/PDIFASRC (2x 2ch + 2x 4ch)
Mạng
Giao diện RGMI 2 lần, tức là Ethernet Gigabit kép
. USB
1x USB 3.2 Gen 1, hỗ trợ chế độ ALT Type-C với Displayport
. PCle
1 PCLE 2.1/SATA 3.1/USB 3.2 Cổng ghép kênh Gen1
1 PCLE 2.1/SATA 3.1 Cổng ghép kênh
1/0 khác
Có thể FD, I2C, SPI, UART, GPIO
Bảo mật (Tiện ích mở rộng bảo mật ARM TrustZone)
Tiện ích mở rộng bảo mật của ARM Trustzone
Bảo mật khởi động/thang/OTP
Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)
Bưu kiện:16x17mm, 0,65 pitch, gói fccsp
