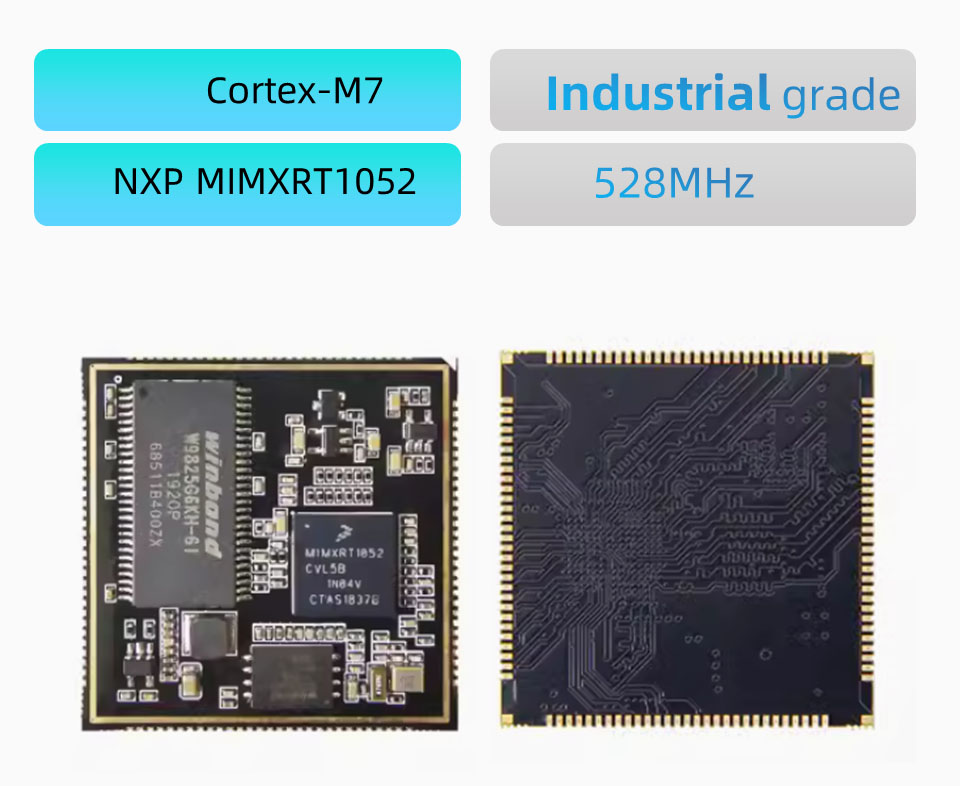

● Bảng lõi RT1052 S2 này được thiết kế dựa trên bộ xử lý NXP MIMXRT1052CVL5B.
● Các thành phần của toàn bộ bảng được làm bằng vật liệu cấp công nghiệp.
● Tài nguyên phần cứng của bảng lõi bao gồm
● 32MB SDRAM, 32MB cũng không flash và 256b eeprom.
● PCB áp dụng thiết kế vàng ngâm đen 6 lớp, với kích thước tổng thể là 38*38mm, tổng cộng 116 chân và khoảng cách pin là 1,0mm. Ngoại trừ xe buýt SEMC, 10 chân còn lại của chip đều được dẫn ra.
Chip chính: MIMXRT1052CVL5B, COREX-M7 CORE, Tần số chính 528MHz
SDRAM: 2MB, gói TSSOP, thương hiệu Winbond, cấp công nghiệp
Flash: 32MB, Gói WSON8, Thương hiệu Winbond, Lớp Công nghiệp
EEPROM: AT24C02 256B
Ethernet Phy: Không có
Kích thước PCB: 38*38mm
Nguồn điện: 3,3V
Vỏ khiên: Không có nắp khiên
GPIO: 116 chân, khoảng cách pin 1.0mm, ngoại trừ xe buýt SEMC, tất cả các i0 khác đều được dẫn ra ngoài
Nhiệt độ hoạt động: -40 ~ 85 ° C, cấp công nghiệp

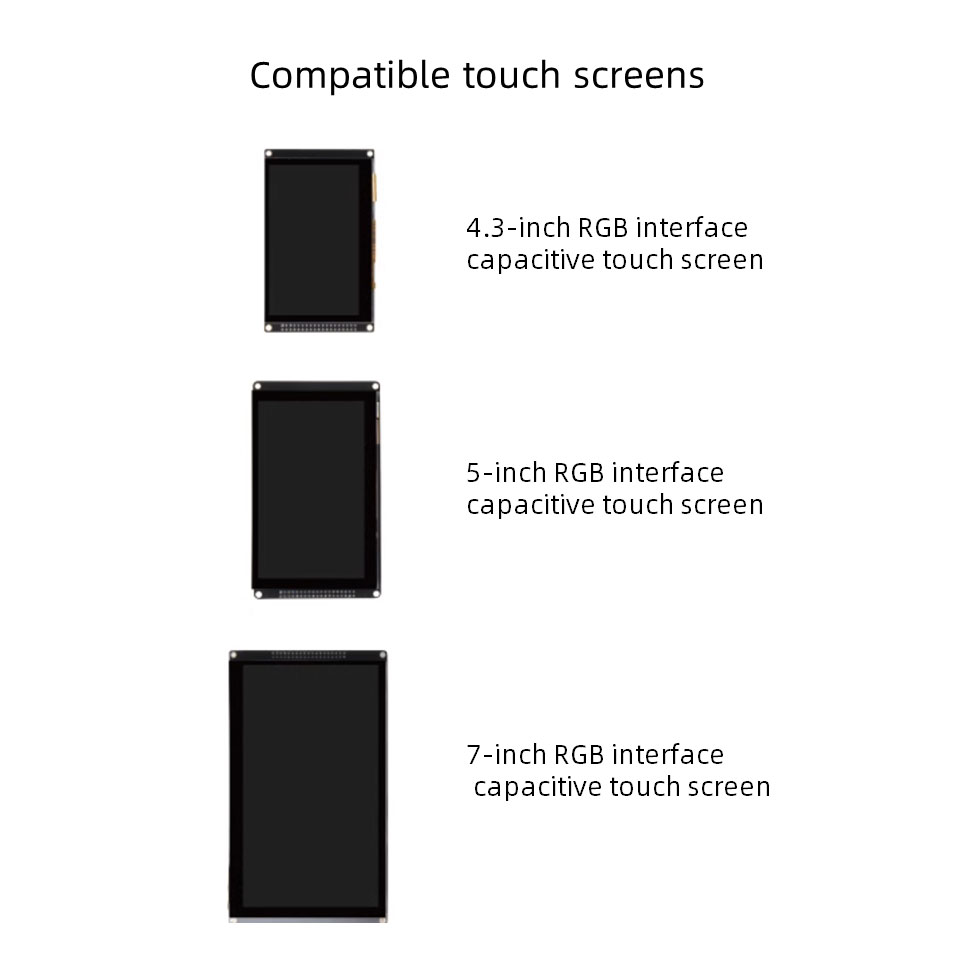

● LCD: 1 kênh
● USB: 2 kênh, với phy tốc độ cao
● SDIO: 2 kênh
● I²C: 4
● SPI: 4
● UART: 8
● Sai: 3
● ADC: 2 (mỗi kênh 16 kênh), 12 bit
● PWM: 4
● JTAG: 1 kênh
● SPDIF: 2 kênh
● Có thể: 2
● Lưu ý: Dữ liệu trên có thể được sử dụng lại, vui lòng tham khảo mô tả pin của bảng lõi dưới dạng thiết kế tham chiếu
Lưu ý: Bảng có thể được tùy chỉnh với thứ tự tối thiểu là 500
