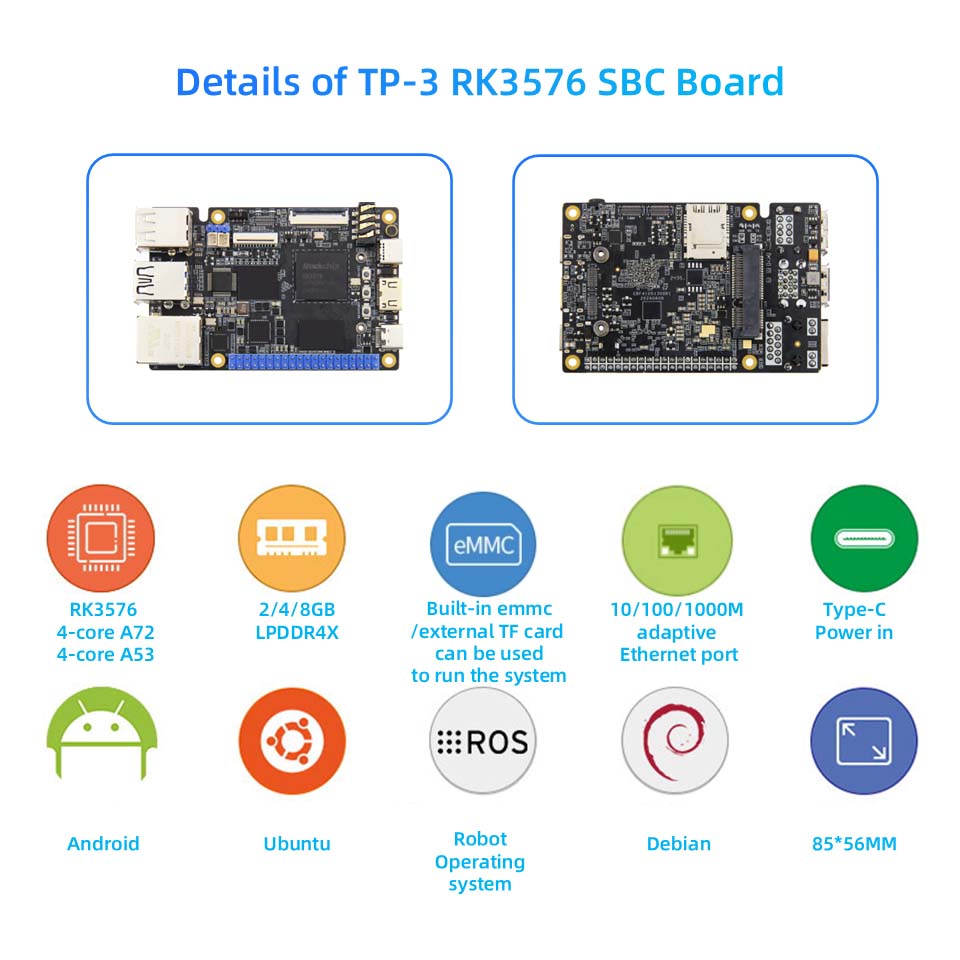

Giới thiệu bo mạch chủ RK3576
- Bảng TP-3 RK3576 có hiệu suất mạnh mẽ và có thể được sử dụng làm máy tính một bảng hiệu suất cao và bo mạch chủ nhúng để hiển thị, điều khiển, truyền mạng, lưu trữ tệp, tính toán cạnh và các kịch bản khác.
- Sử dụng RockChip RK3576 làm chip chính, tần số chính có thể đạt tới 2,2GHz, tích hợp cortex-cortex-bit cortex-a72 và vỏ não 64 bit lõi tứ Màn hình nhiều màn hình, NPU độc lập tích hợp, cho phép các kịch bản AI khác nhau.
- Cung cấp nhiều kết hợp bộ nhớ và lưu trữ để lựa chọn, cấu hình phần cứng trên tàu cân bằng và một loạt các ứng dụng. 24
- Sức mạnh máy tính NPU độc lập tích hợp có thể đạt đến 6TOP, cho phép các kịch bản AI khác nhau.
- Nó có tích hợp cao và giao diện mở rộng phong phú, bao gồm cổng Ethernet Gigabit, RGMI, USB3.0, USB2.0, Minipcle, MINIHDMI, Giao diện màn hình MIPI và giao diện camera MIPI, giao diện âm thanh, máy thu PRIBRET
- Nó chính thức hỗ trợ hình ảnh hệ điều hành Android, Debain và Ubuntu chính thức và có thể được áp dụng cho hơn 8 môi trường ứng dụng khác nhau.
- Nó hoàn toàn là nguồn mở, cung cấp các hướng dẫn chính thức và cung cấp bộ dụng cụ phát triển trình điều khiển SDK hoàn chỉnh, sơ đồ thiết kế và các tài nguyên khác, có thể dễ dàng sử dụng.
Tính năng phát triển RK3576
- Hỗ trợ nhiều hệ điều hành, cho dù đó là phát triển hay giải trí, nó có thể dễ dàng hài lòng !: Hệ điều hành Ubuntu/Debian Android/Robot

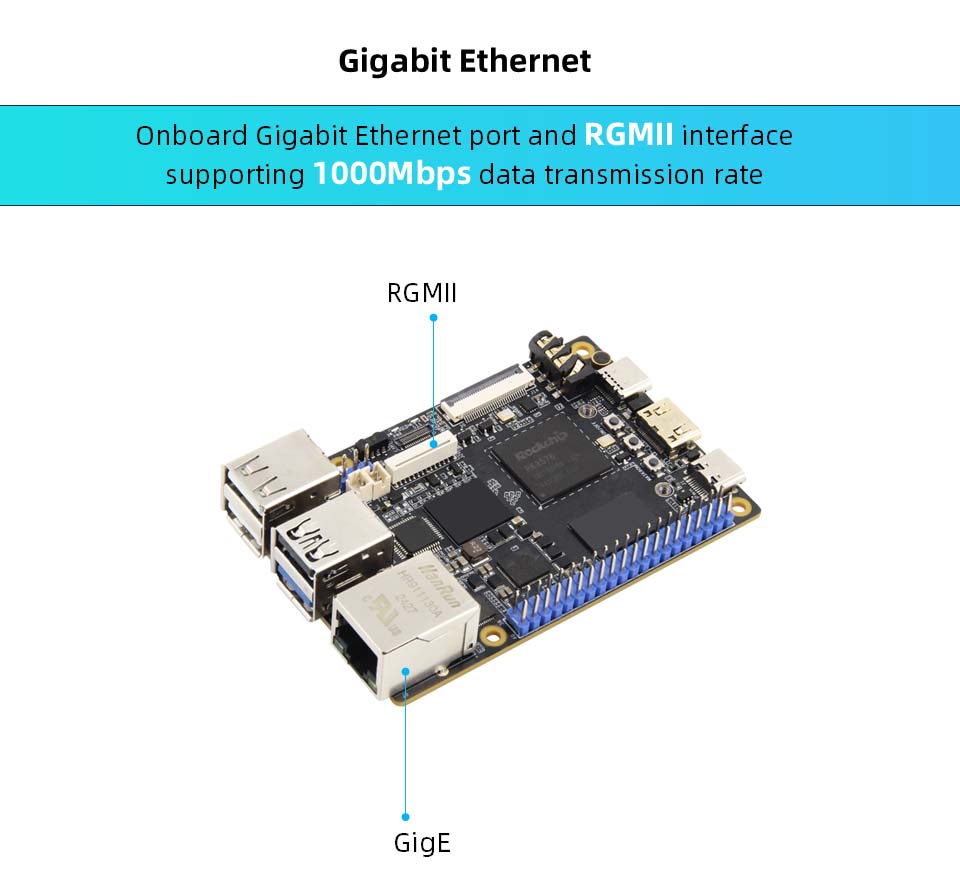

- Cổng Ethernet Gigabit và giao diện RGMII, hỗ trợ tốc độ truyền dữ liệu 1000Mbps
- NPU độc lập được tích hợp
- Hỗ trợ tối đa 8K@30 khung

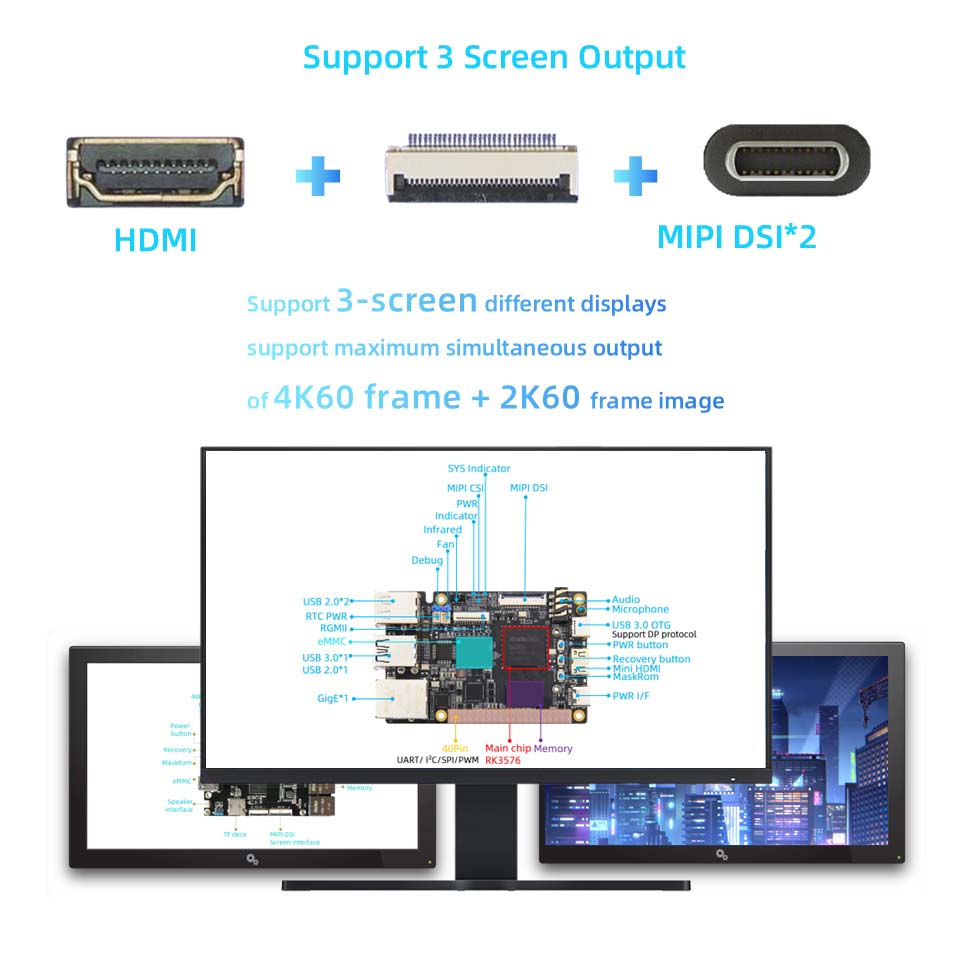

- Hỗ trợ màn hình ba màn hình, hỗ trợ tối đa 4K@120 khung + 2K@60 khung hình + 1080p@60 khung hình cùng một lúc

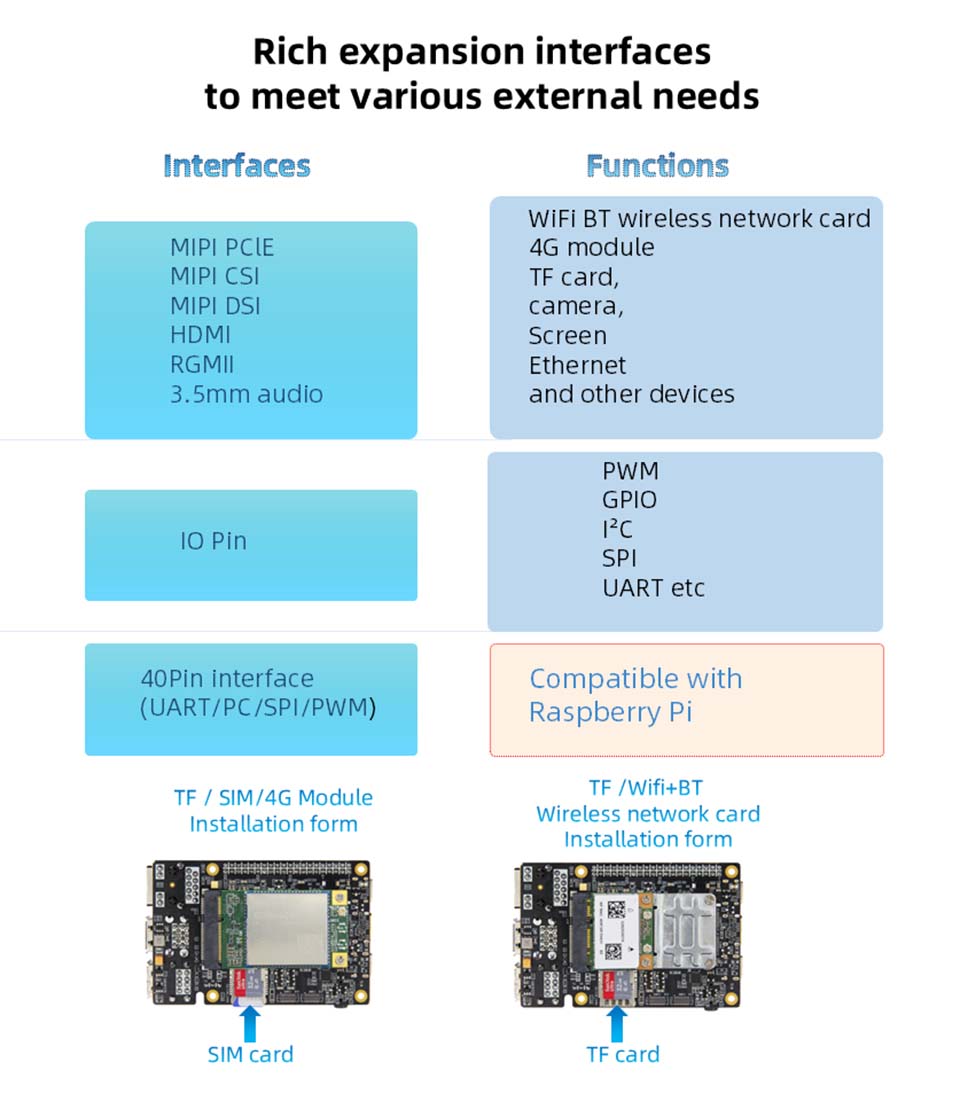

- Giao diện mở rộng phong phú

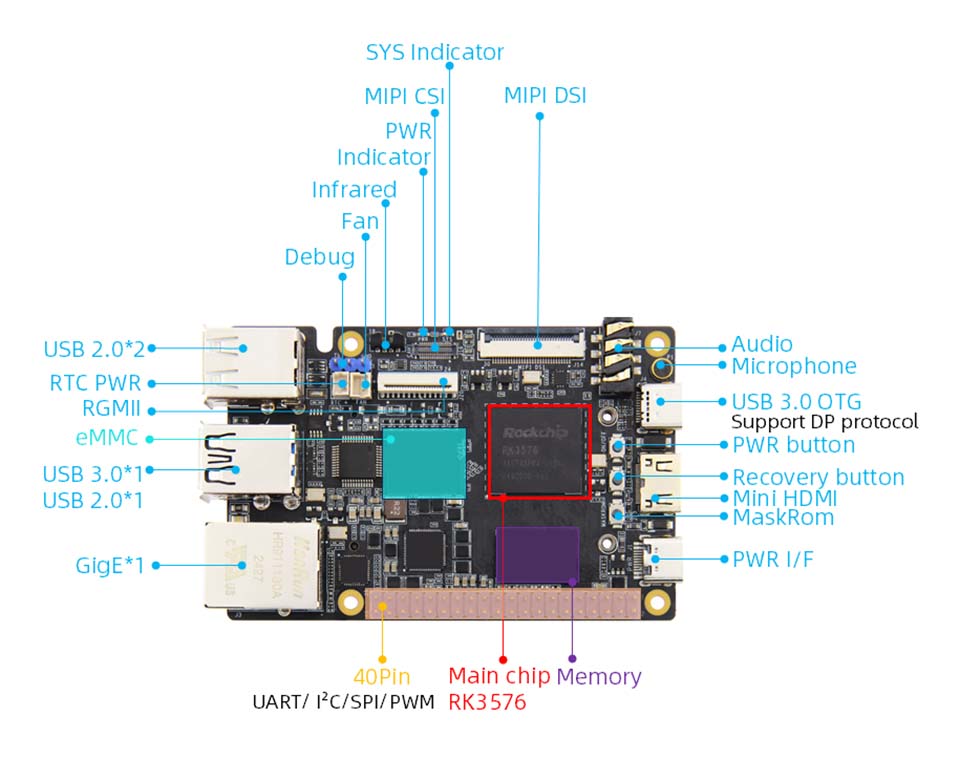

Cấu hình phần cứng bảng RK3576
- Giao diện nguồn: Đầu vào 5V@4A DC, Giao diện Type-C (không có khả năng truyền dữ liệu)

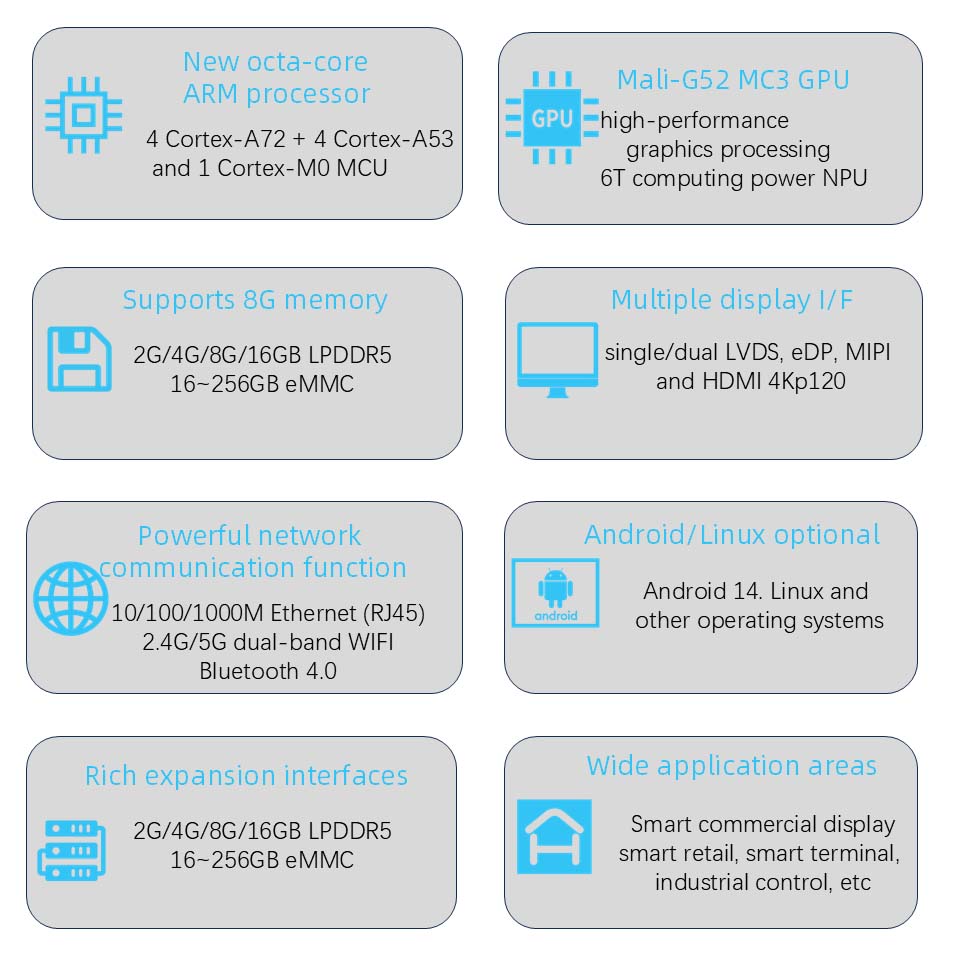

- Chip chính: RK3576 (Quad-Core A72 + Quad-Core A53, Mali-G52 MC3, 6T Computing Power)
- Bộ nhớ: 2/4/8GB, LPDDR4X (các yêu cầu lưu trữ khác có thể được tùy chỉnh)
- Lưu trữ: 0/32/64GB, EMMC (các yêu cầu lưu trữ khác có thể được tùy chỉnh)
- Ethernet: Cổng mạng Gigabit*1, hỗ trợ tốc độ truyền dữ liệu 10/100/1000Mbps; Giao diện RGMI*1, hỗ trợ tốc độ truyền dữ liệu 10/100/1000Mbps, có thể được kết nối với mô -đun Ethernet RGMII Gigabit của chúng tôi
- HDMI: Đầu ra HDMI2.1*1, hỗ trợ hiển thị nhiều màn hình với các màn hình khác, độ phân giải tối đa 4K@120fps
- MIPI-DSI: Giao diện màn hình MIPI * 1, có thể được cắm vào màn hình Wildfire MIPI, hỗ trợ nhiều màn hình với các màn hình khác, chế độ MIPI đơn với độ phân giải cao nhất là 2560 * 1600 @ 60fps

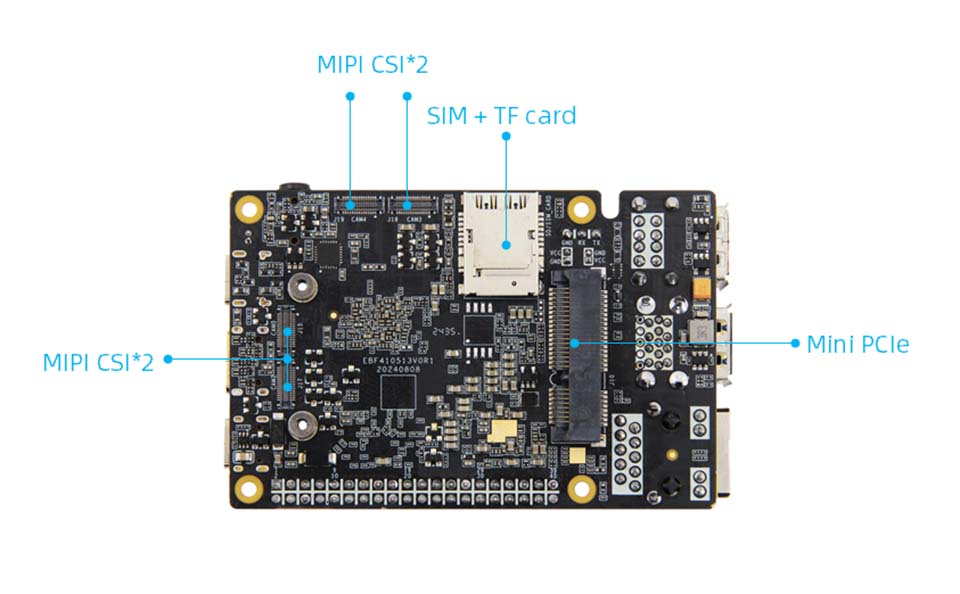

- MIPI-CSI: 2 * 15pin giao diện camera BTB * 5 (phía trước * 1, ngược * 4), có thể được cắm vào máy ảnh MIPI của chúng tôi
- USB2.0: Giao diện Type-A * 3 (máy chủ)
- USB3.0: Giao diện loại A * 1 (máy chủ); Giao diện Type-C * 1 (OTG), cho giao diện Burning Firmware, hỗ trợ giao thức DP, có thể được sử dụng với các màn hình khác
- Giao diện PCLE: Giao diện mini-pcle, có thể được sử dụng với thẻ mạng WiFi có chiều cao đầy đủ hoặc nửa chiều cao, mô-đun 4G hoặc mô-đun giao diện mini-pcle khác
- Người giữ thẻ SIM+TF: Có thể chèn thẻ SIM và thẻ micro SD (TF) cùng một lúc, hỗ trợ thẻ TF để khởi động hệ thống, tối đa 512GB, chức năng thẻ SIM cần được sử dụng với mô -đun 4G
- Giao diện 40Pin: Tương thích với giao diện Raspberry Pi 40Pin, hỗ trợ các hàm PWM/GPIO/C/SPI/UART
- Cổng nối tiếp gỡ lỗi: Tham số mặc định 1500000-8-N-1
- Âm thanh: Micin*1, micrô tụ điện; Đầu ra tai nghe + Giao diện đầu vào micrô 2 trong 1*1
- Nút: nút nguồn*1; Nút Maskrom*1; Nút phục hồi*1
- Đèn LED: Chỉ báo nguồn*1; Chỉ báo hệ thống*1
- Máy thu hồng ngoại: Hỗ trợ chức năng điều khiển từ xa hồng ngoại
- RTC: ổ cắm điện RTC*1

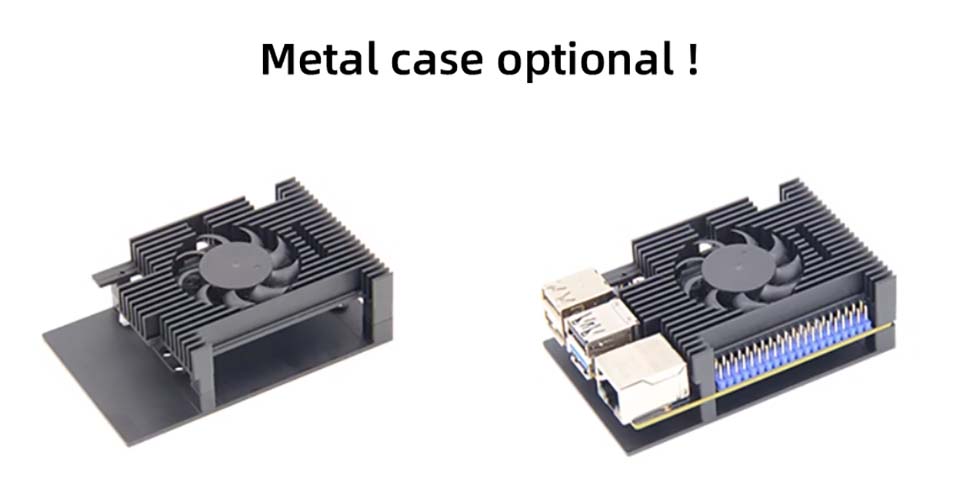

- Giao diện quạt: Hỗ trợ cài đặt quạt 5V để làm mát
Các tham số khác của bảng RK3576 này
Hệ thống: Android 14, Ubuntu, Debian

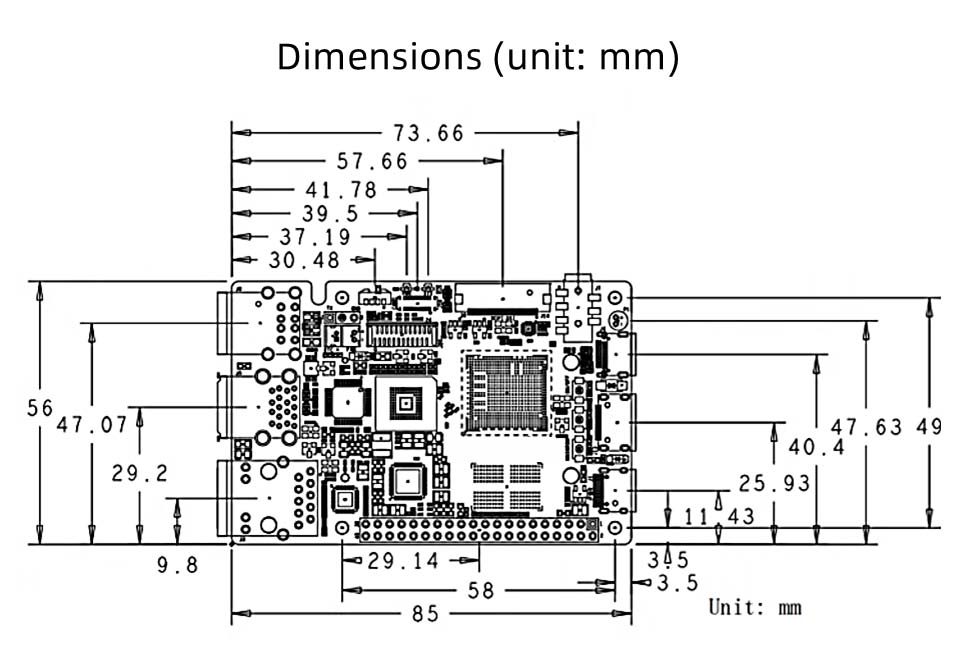

Kích thước: 85*56mm
