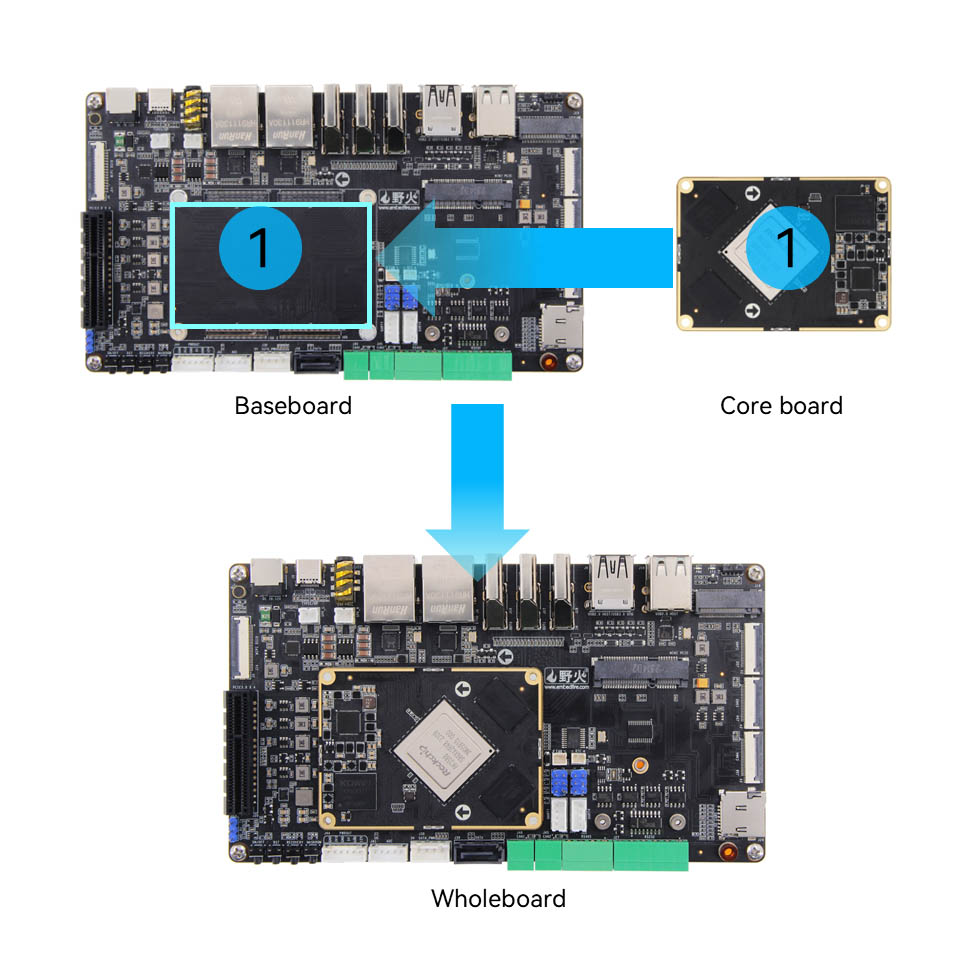

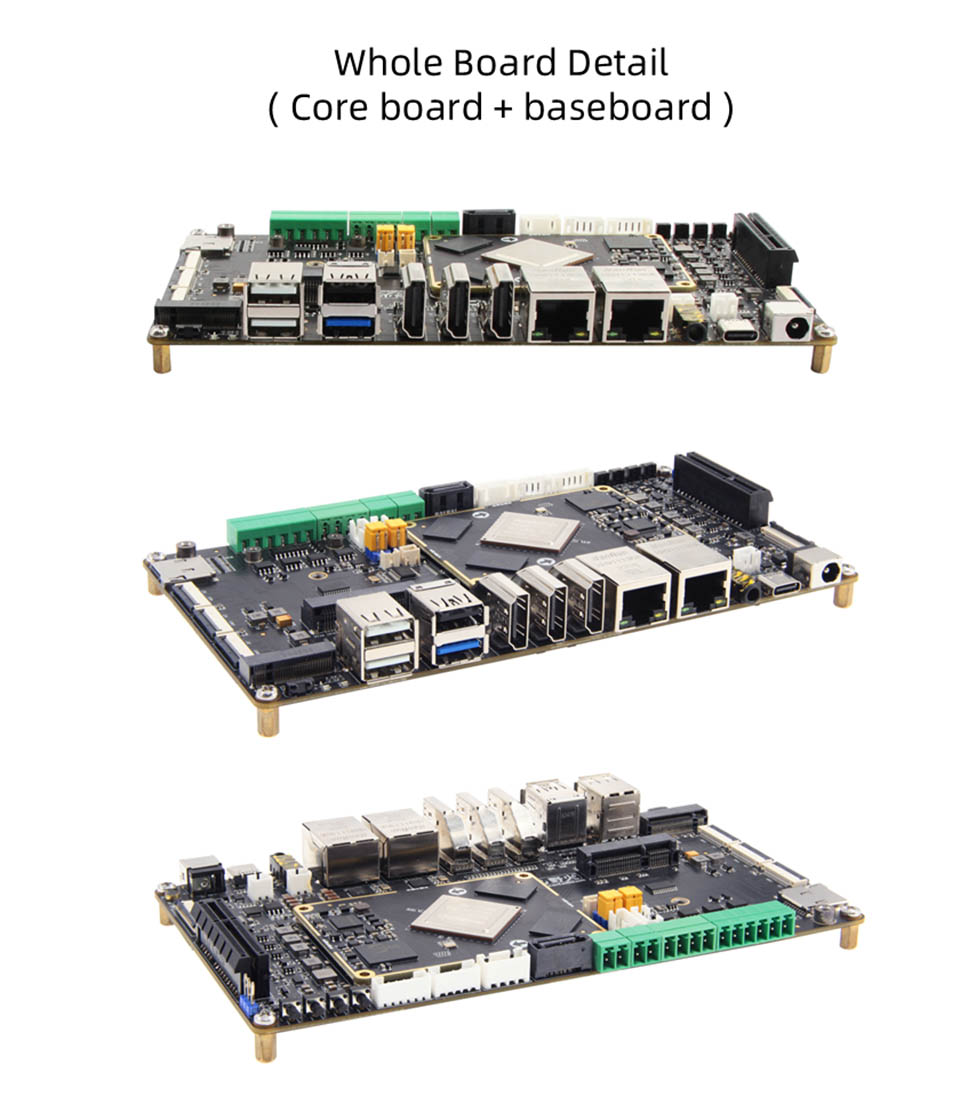

Đây là một bảng để bảng cấu trúc bảng RK3588 Máy tính SBC, dễ sử dụng và phát triển. Với nguồn mở và SDK miễn phí, bảng dễ dàng sử dụng.
RockChip RK3588 được sử dụng làm chip chính, với công nghệ quy trình nâng cao 8nm, tần số chính có thể lên tới 2,4GHz, cortex-a-core tích hợp 64 bit Cortex-A76 và cortex-ack 8-cor-core Khả năng, hỗ trợ cho nhiều đầu vào camera và hỗ trợ cho nhiều màn hình.
8 Công suất điện toán NPU độc lập tích hợp có thể đạt đến 6TOP, cho phép các kịch bản AI khác nhau.
Cung cấp nhiều kết hợp bộ nhớ và lưu trữ để lựa chọn, cấu hình phần cứng trên tàu cân bằng và một loạt các ứng dụng.
Tích hợp cao, với các giao diện mở rộng phong phú, với các cổng mạng Gigabit kép, USB, M.2, PCLE3.0x4, 5minipcle, HDMI, giao diện màn hình MIPI và giao diện camera MIPI, giao diện âm thanh, tiếp nhận hồng ngoại, bộ xử lý TF.
Chính thức hỗ trợ chính thống Andriod 13, Debain, hình ảnh hệ điều hành Ubuntu và có thể được áp dụng cho nhiều môi trường ứng dụng khác nhau.
Nguồn hoàn toàn mở, cung cấp các hướng dẫn chính thức, bộ dụng cụ phát triển trình điều khiển SDK hoàn chỉnh, sơ đồ thiết kế và các tài nguyên khác, bạn có thể dễ dàng bắt đầu mà không cần điểm mù.
Sẵn sàng sử dụng, hỗ trợ nhiều hệ điều hành
NPU độc lập tích hợp, sức mạnh tính toán có thể đạt đến 6TOPS
Áp dụng kiến trúc ba lõi, hỗ trợ INT4/INT8/INT16/FP16/BF16/TF32, trao quyền cho các kịch bản AI khác nhau
Dễ dàng mã hóa và giải mã video 8K
Hỗ trợ tối đa 8K@60 khung
Màn hình đa màn hình, tính di động độ nét cao
Hỗ trợ màn hình nhiều màn hình, hỗ trợ tối đa 8K@60 khung hình + 4K@60 khung hình + 2K@60 khung hình (hiển thị ba màn hình) hoặc 4K@60 khung hình + 4K@60 khung

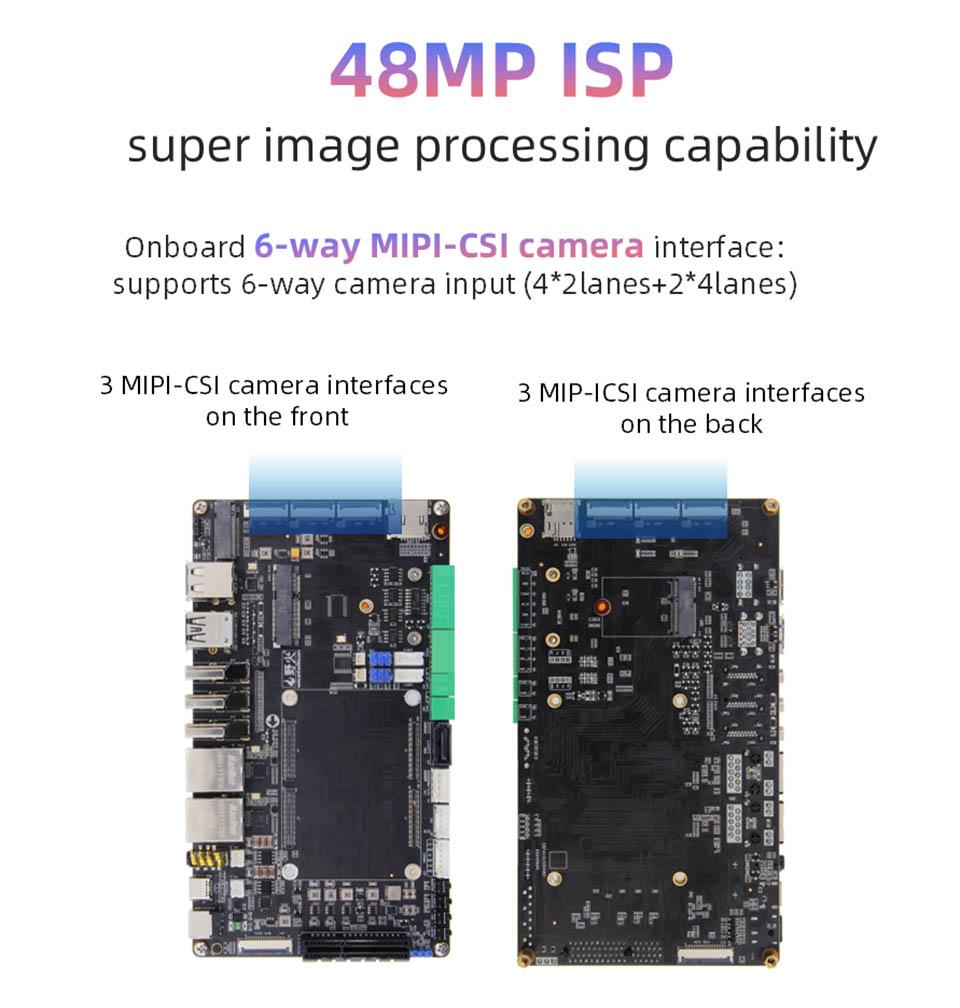

48MPISP, Siêu hình ảnh Khả năng xử lý hình ảnh
Giao diện máy ảnh Mipicsi 6 chiều trên tàu,
Hỗ trợ đầu vào camera 6 chiều (4*2Lanes+2*4Lanes), đáp ứng nhu cầu của các thiết bị khác nhau
Các tham số bảng lõi RK3588

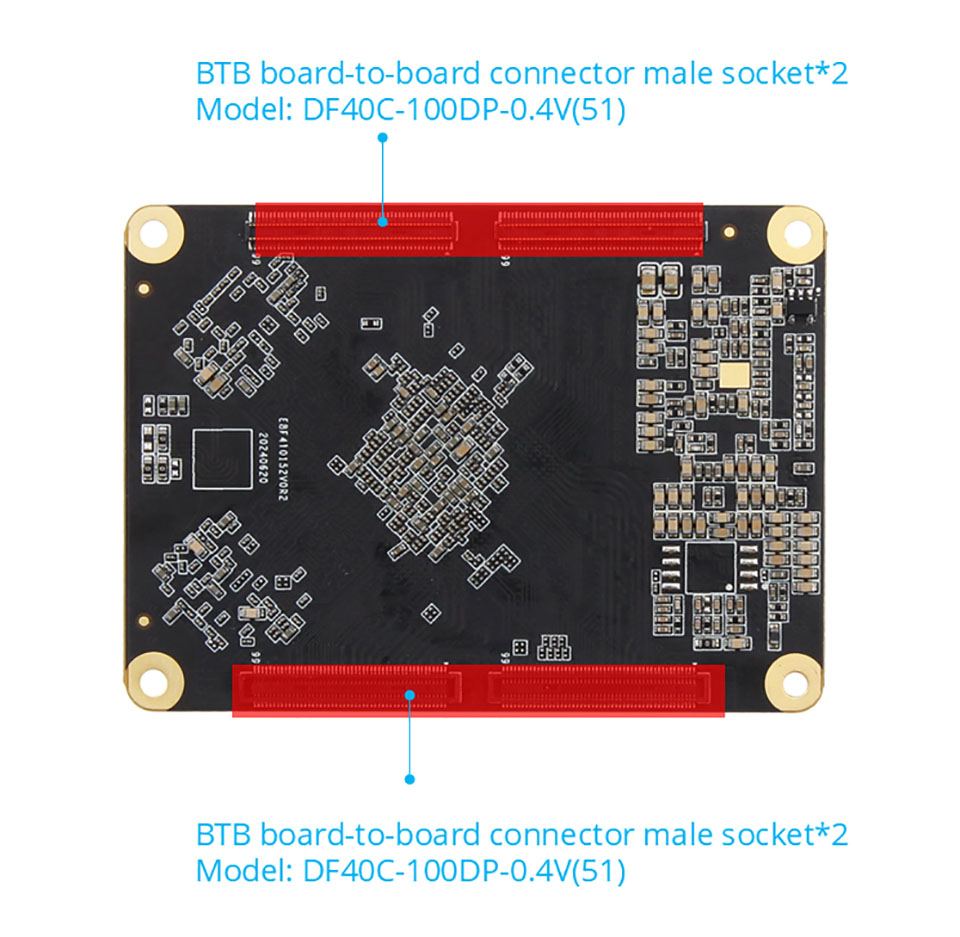

Trình kết nối: Đầu nối nam: DF40C-100DP-0.4V (51) Đầu nối nữ: DF40C-100DS-0.4V (51)

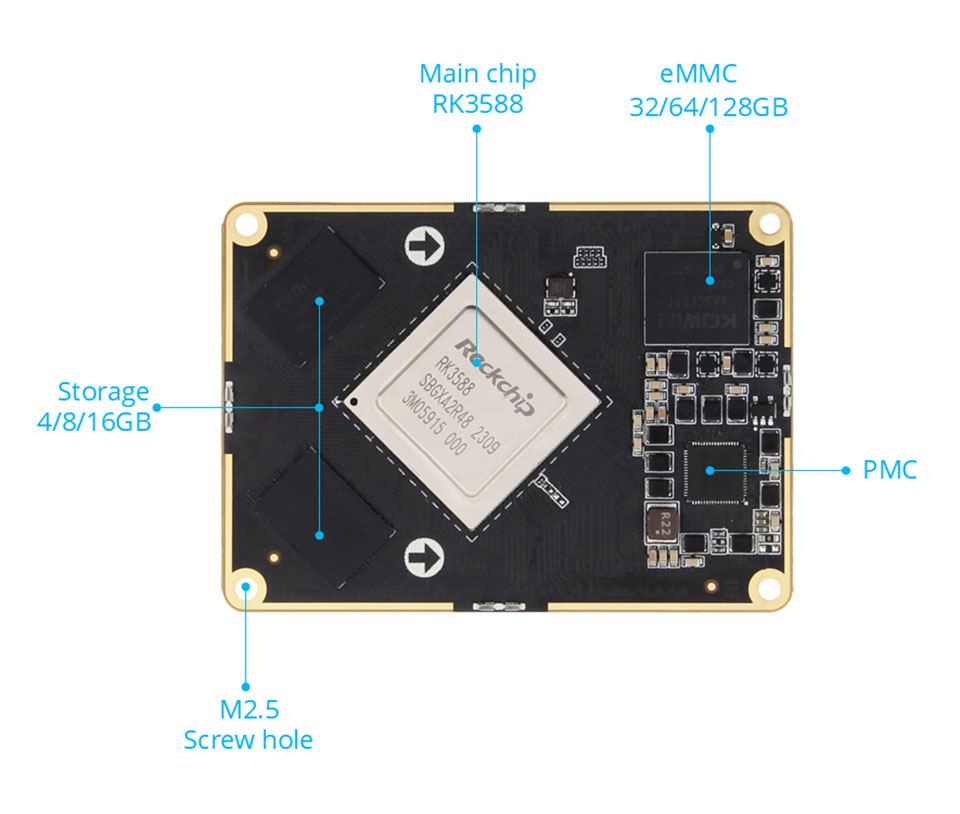

Chip Chip chính: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6Tops Computing Power) BTB dẫn đến 400 chân, khoảng cách 0,5mm, dẫn đến tất cả I0
Bộ nhớ: 4/8/16GB, LPDDR4/4X
Lưu trữ: 32/64/128GB.EMMC
Trình kết nối: Nam: DF40C-100DP-0.4V (51) Nữ: DF40C-100DS-0.4V (51)

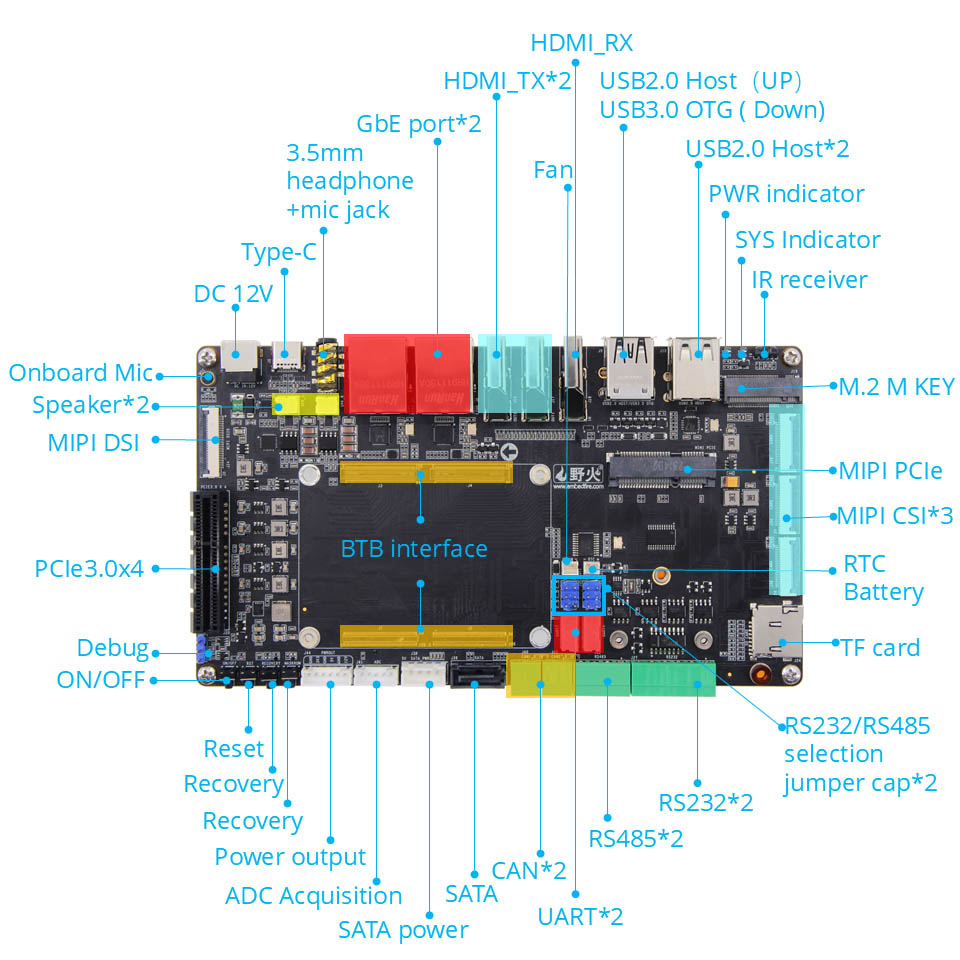

Giao diện nguồn: đầu vào 12V@2A DC, Giao diện DC*1; Giao diện đầu ra điện*1

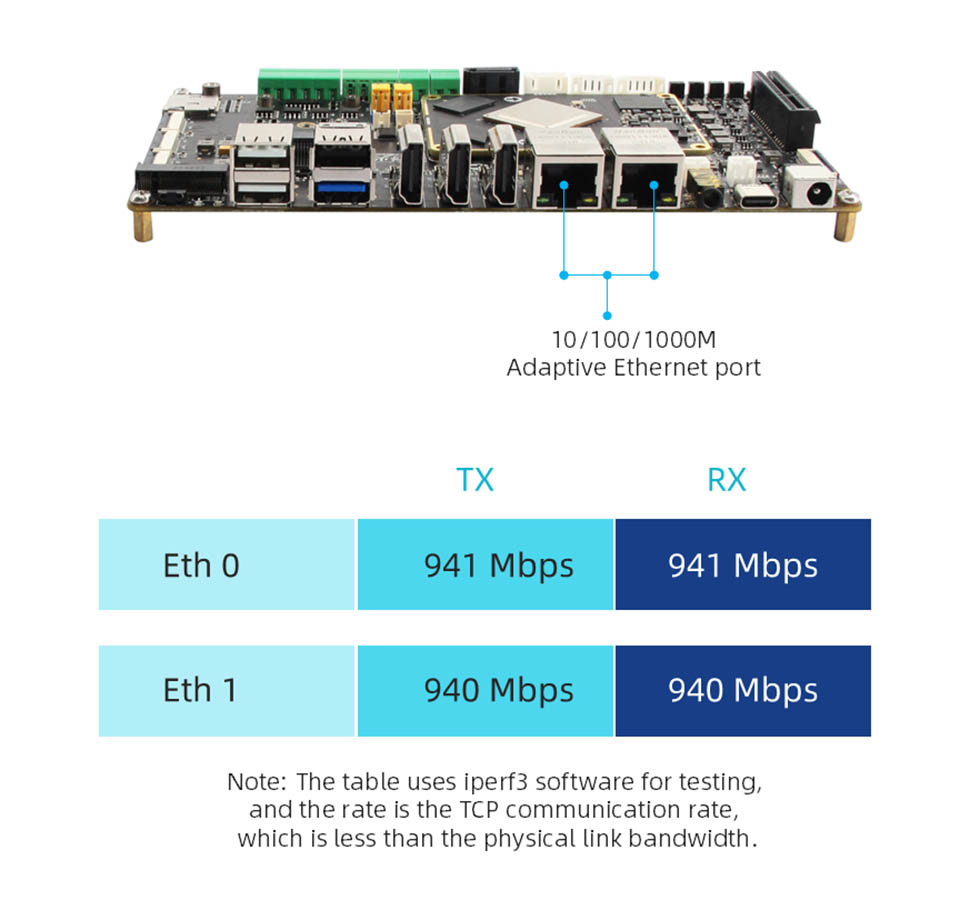

Ethernet: Cổng mạng Gigabit*2, Hỗ trợ 10/100/1000Mbps Tốc độ truyền dữ liệu
HDMI: Đầu vào HDMI12.0*1, lên tới 3840x2160@60fps; Đầu ra HDMI2.1*2, hỗ trợ nhiều màn hình với các màn hình khác, độ phân giải tối đa 7680x4320@60Hz (độ phân giải 8K)
MIPI-DSI: Giao diện màn hình MIPI*2 (Mặt trước*1, Back*1), có thể được cắm vào màn hình Wildfire MIPI, hỗ trợ nhiều màn hình với các màn hình khác; Chế độ MIPI duy nhất Độ phân giải tối đa 1920*1080@60Hz
MIPI-CSI: Giao diện camera MIPI*6 (phía trước*3, ngược*3), có thể được cắm vào camera của Wildfire MIPI
USB2.0: Giao diện USB-HostType-A*3
USB3.0: Giao diện USB-OTGTYPE-A*1; Giao diện Type-C*1, có thể được sử dụng để đốt phần sụn, hỗ trợ giao thức DP1.4

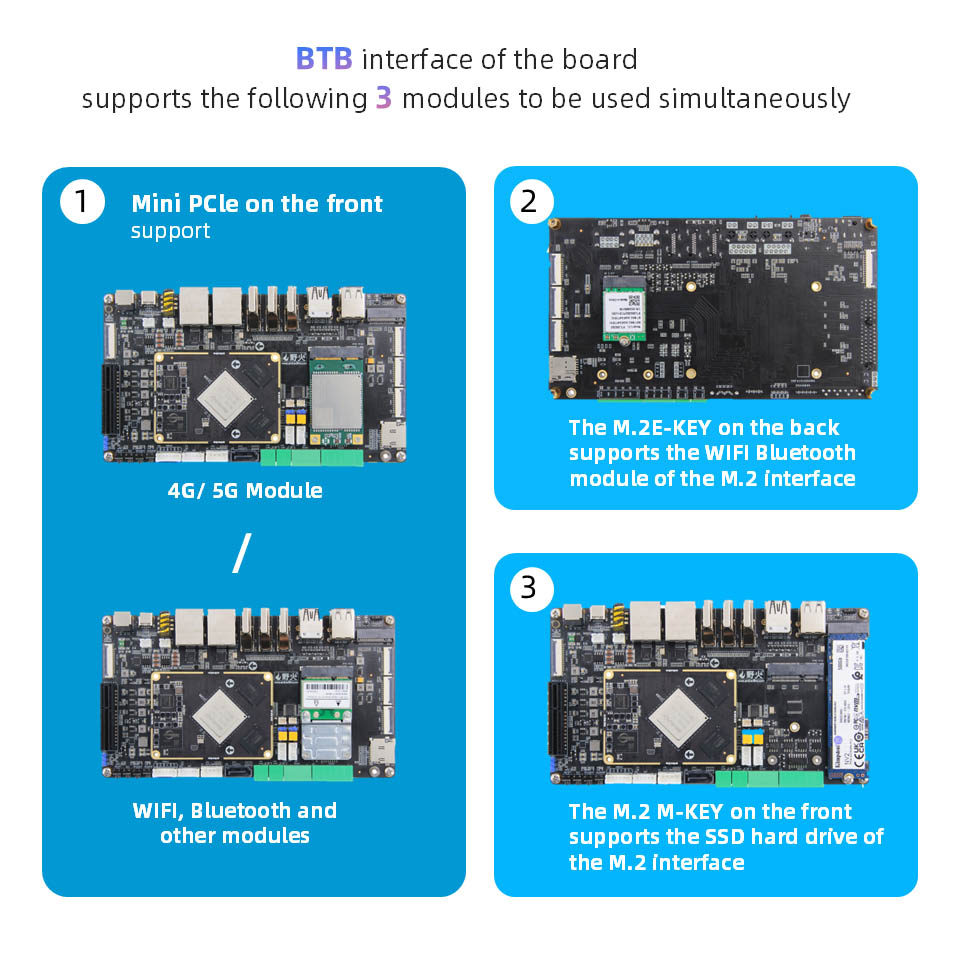

Giao diện PCLE: Giao diện mini-pcle*1, có thể được sử dụng với card mạng WiFi có chiều cao đầy đủ hoặc nửa chiều cao, mô-đun 4G hoặc mô-đun giao diện mini-pcle khác: Giao diện PCLE3.0x4*1
Giao diện M.2: Giao diện M.2Ekey*1, hỗ trợ mô-đun Card mạng không dây Key M.2; Giao diện chính M.2 M
Chủ thẻ TF: Chủ thẻ Micro SD (TF)*1, Hỗ trợ hệ thống khởi động thẻ TF, tối đa 512GB
Chủ thẻ SIM: Người giữ thẻ SIM*1, Hàm thẻ SIM cần được sử dụng với mô -đun 4G
Giao diện SATA: Giao diện SATA tiêu chuẩn*1; Giao diện nguồn SATA*1, hỗ trợ đầu ra 12V
Có thể: Có thể*2
ADC: Giao diện mua lại ADC*1
Cổng nối tiếp:
Gỡ lỗi cổng nối tiếp*1 (UART2), tham số mặc định 1500000-8-N-1; Cổng nối tiếp UART*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
Rs485*2 (UART4 & UART7); Giao diện jumper lựa chọn rs232/rs485*2
Âm thanh: micrô mic trên tàu*1; Giao diện loa SPK*2, có thể kết nối đầu ra tai nghe loa công suất 3W + giao diện đầu vào micrô 2 trong 1*1
Nút: nút bật/tắt*1; Nút Maskrom*1; Nút khôi phục*1; Nút đặt lại*
LED: Chỉ báo nguồn*1; Chỉ báo hệ thống*1
Máy thu hồng ngoại: Hỗ trợ chức năng điều khiển từ xa hồng ngoại
RTC: ổ cắm điện RTC*1
Giao diện quạt: Cài đặt hỗ trợ làm mát quạt 5V hoặc 12V
