Hội đồng TP-RV1106 chủ yếu nhằm vào các nhà sản xuất và các nhà phát triển cấp nhập cảnh nhúng và có thể được sử dụng để phát triển trong nhiều lĩnh vực khác nhau như nhà thông minh, giám sát bảo mật, tự động hóa công nghiệp, điện tử tiêu dùng, Internet of Things, giáo dục và giải trí.

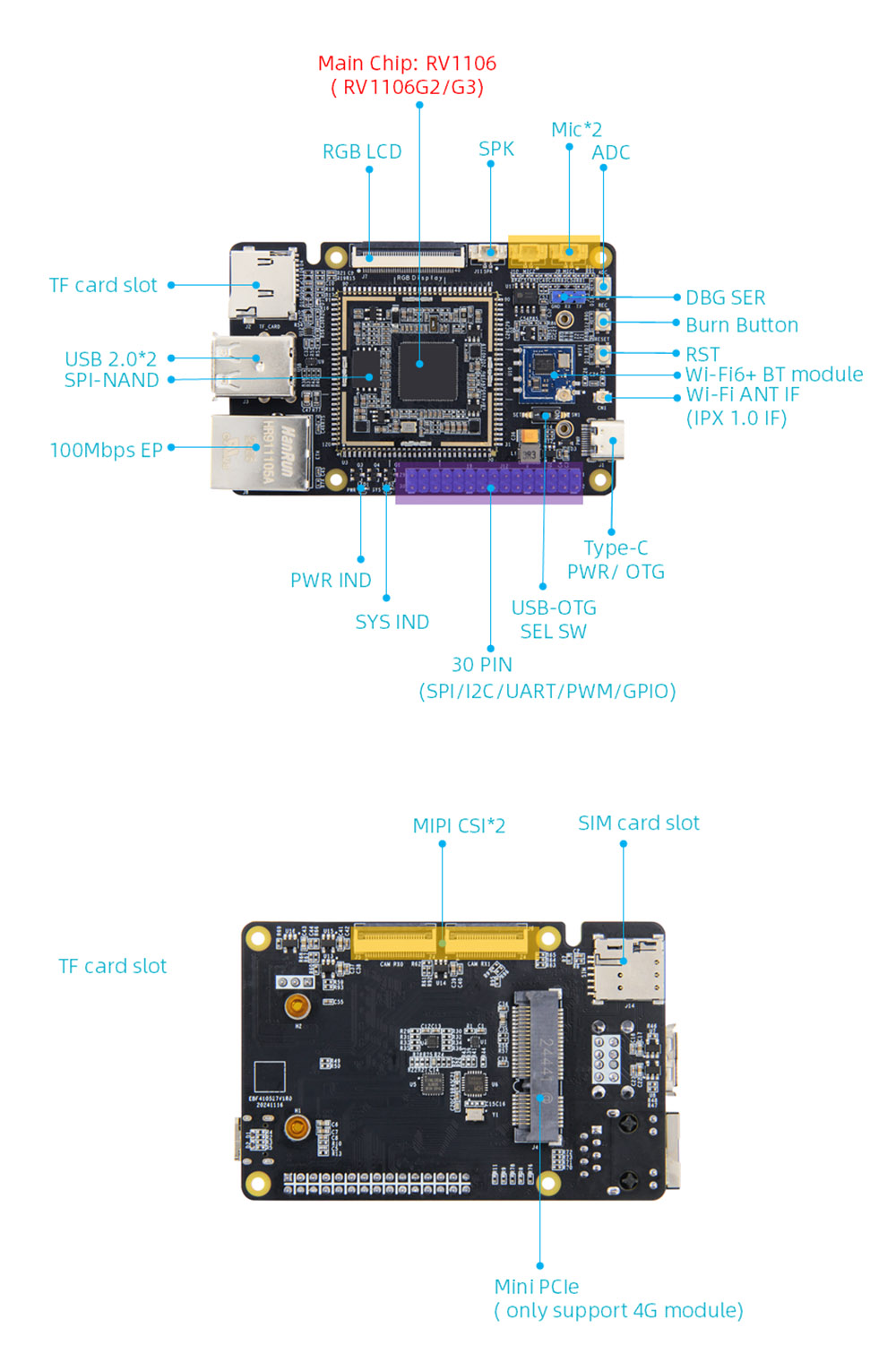

Sử dụng Rockchip RV1106 làm chip chính, với WiFi6+BT5.2 mô-đun không dây USB2.0, Ethernet 100M, giá đỡ thẻ TF, camera MIPI, MIC, SPK và các thiết bị ngoại vi khác, các chân có thể cấu hình 30pin, hỗ trợ GPIO, SPI, I2C, PW.
Công suất điện toán NPU độc lập tích hợp có thể đạt 0,5t/1tops@int8, với máy ảnh có thể nhận ra nhận dạng thời gian thực của Video Yolo, nhận dạng hình ảnh và các chức năng khác.
Mô-đun mã hóa video có độ trễ thấp tích hợp, có thể hỗ trợ mã hóa video lên tới 5M@30fps H264/H265, mã hóa 4M@60FPS JPEG/MJPEG và hỗ trợ nhiều phương thức điều khiển tốc độ bit.
Bảng cung cấp hai cấu hình bộ nhớ tùy chọn, với kích thước chỉ 56*85mm, nhỏ và tinh tế, mức tiêu thụ năng lượng thấp và hiệu suất cao và có thể dễ dàng chạy hệ thống Linux.
Cung cấp hình ảnh hệ thống Buildroot, dữ liệu nguồn mở hoàn toàn, tài liệu hướng dẫn, gói phát triển trình điều khiển SDK hoàn chỉnh, sơ đồ PDF và các tài nguyên khác để tạo điều kiện cho người dùng sử dụng và phát triển thứ cấp.

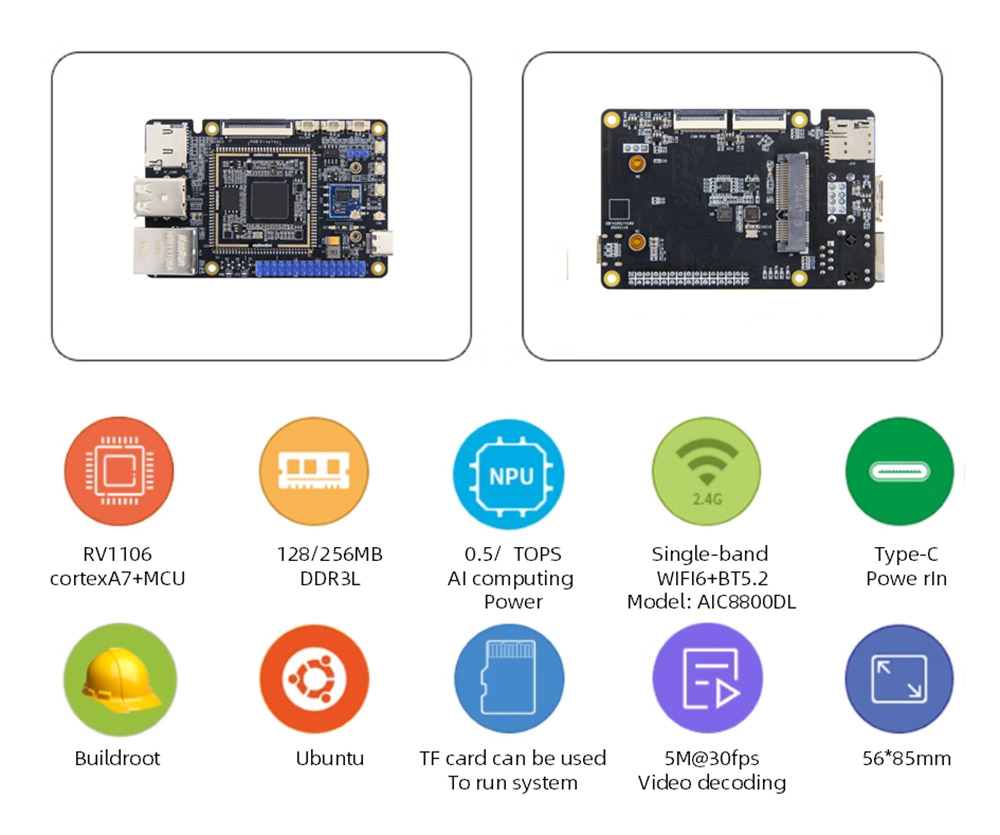

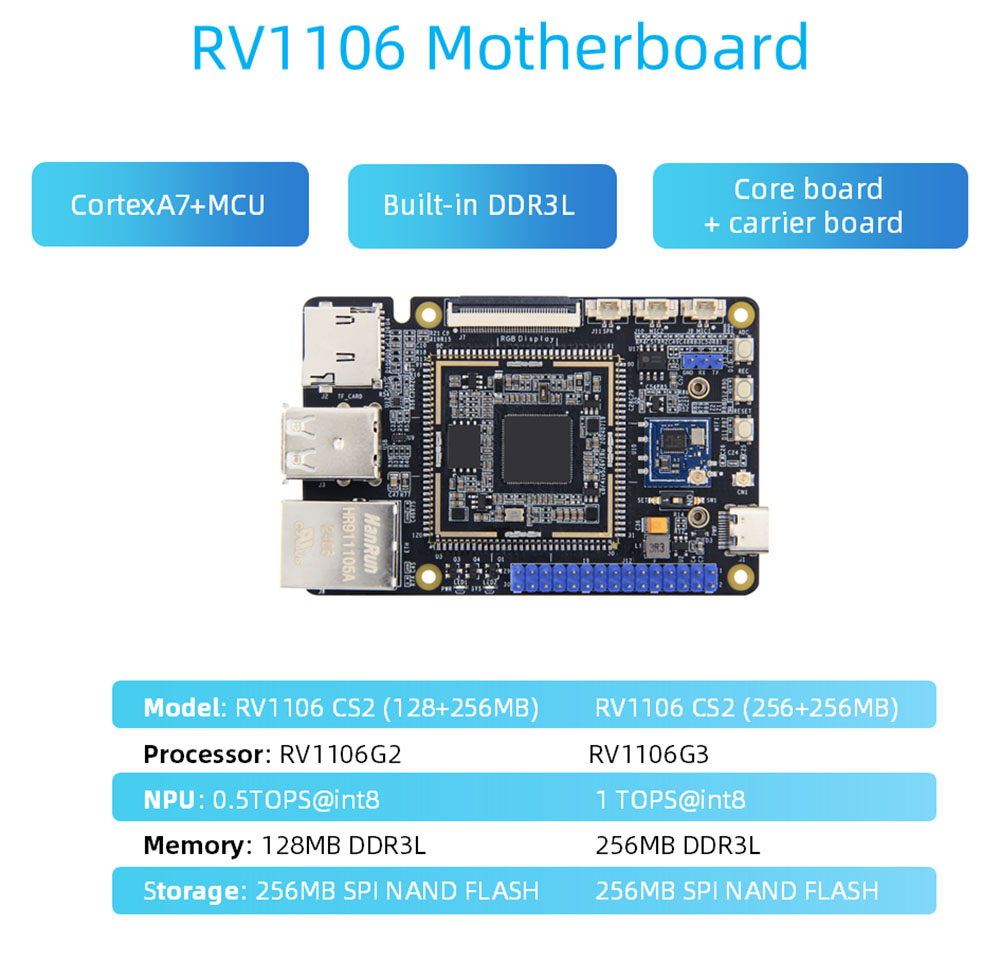

CPU: Chip chính: RV1106, Cortex7+MCU

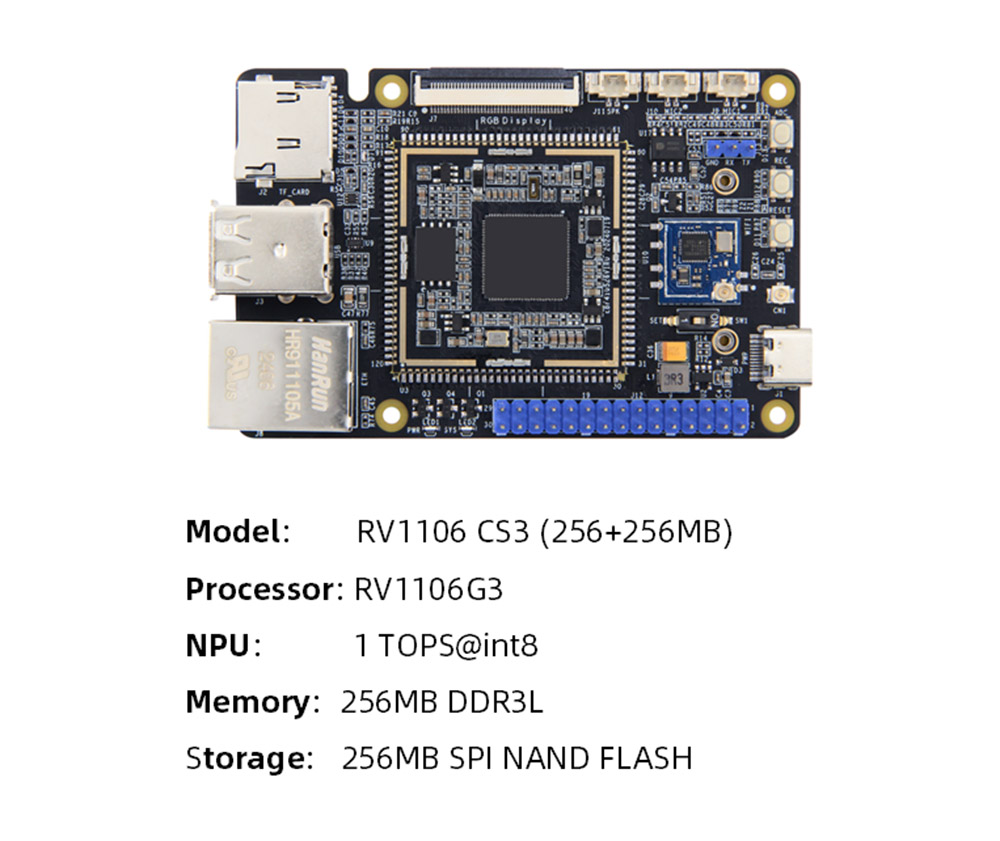

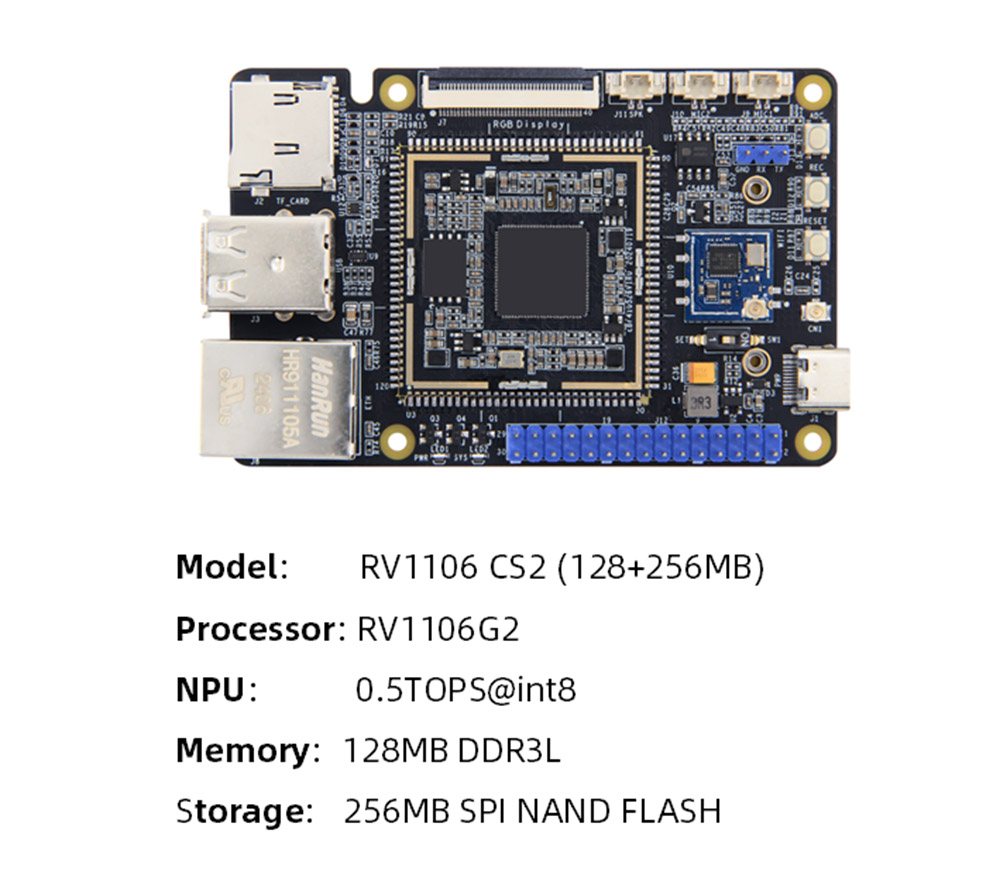

Bộ nhớ: DDR3L nhúng, RV1106G2 tùy chọn: 128MB/RV1106G3: 256MB
Lưu trữ: Flash Spi-Nand, Công suất: 256MB
Sức mạnh tính toán AI: RV1106G2: 0.5tops@int8.rv1106g3: 1Tops@int8
Hiển thị: Giao diện FPC 40pin 0,5mm khoảng cách, thời gian giao diện RGB 18 bit, có thể được kết nối trực tiếp với màn hình điện dung RGB 4.3/5/7 inch của chúng tôi thông qua cáp FPC

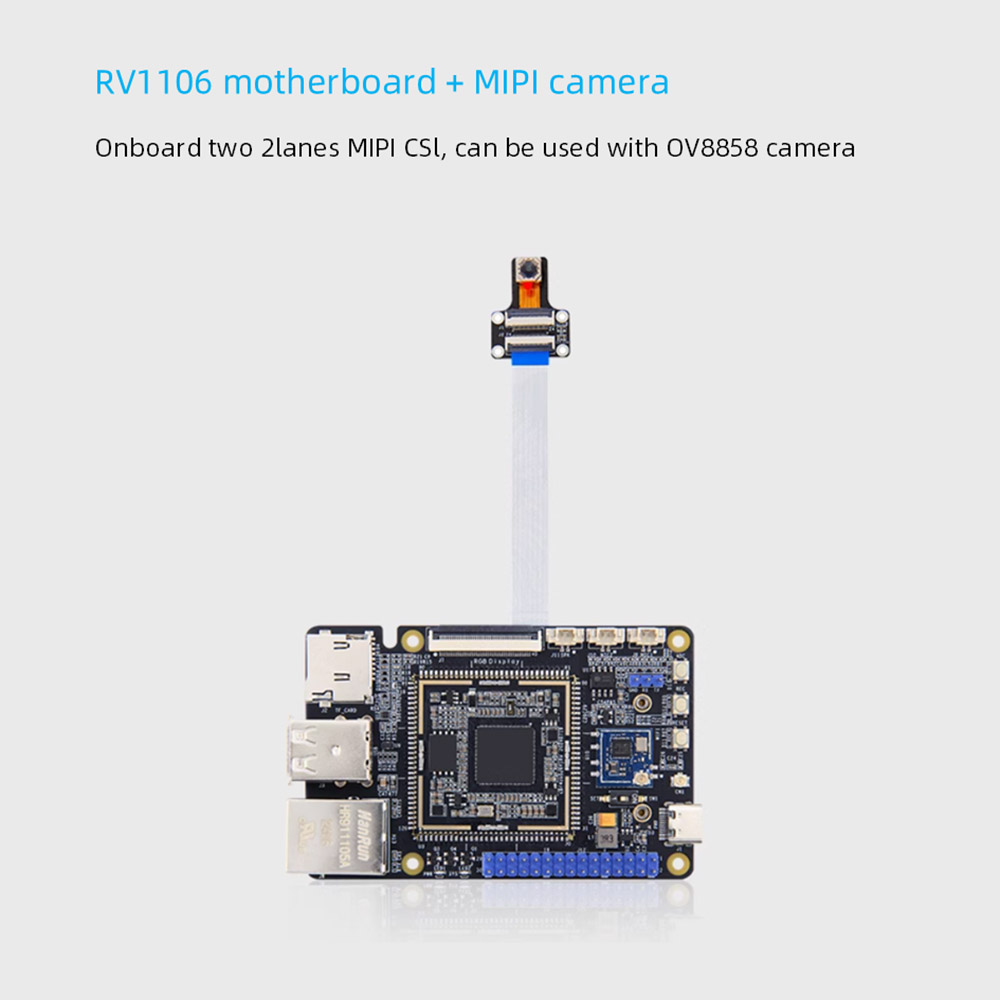

Camera: Hai đầu vào 2lanes MIPICSI, Kênh đơn hỗ trợ đầu vào tối đa 5m@30fps, Kênh kép hỗ trợ lên tới 1080p@30fps đầu vào đồng thời đầu vào đồng thời
Giao diện điện: Đầu vào DC 5V@1A, giao diện Type-C, cũng có thể được sử dụng để ghi hình ảnh
Ethernet: Cổng Ethernet 100m*1, hỗ trợ tốc độ truyền dữ liệu 10/100Mbps

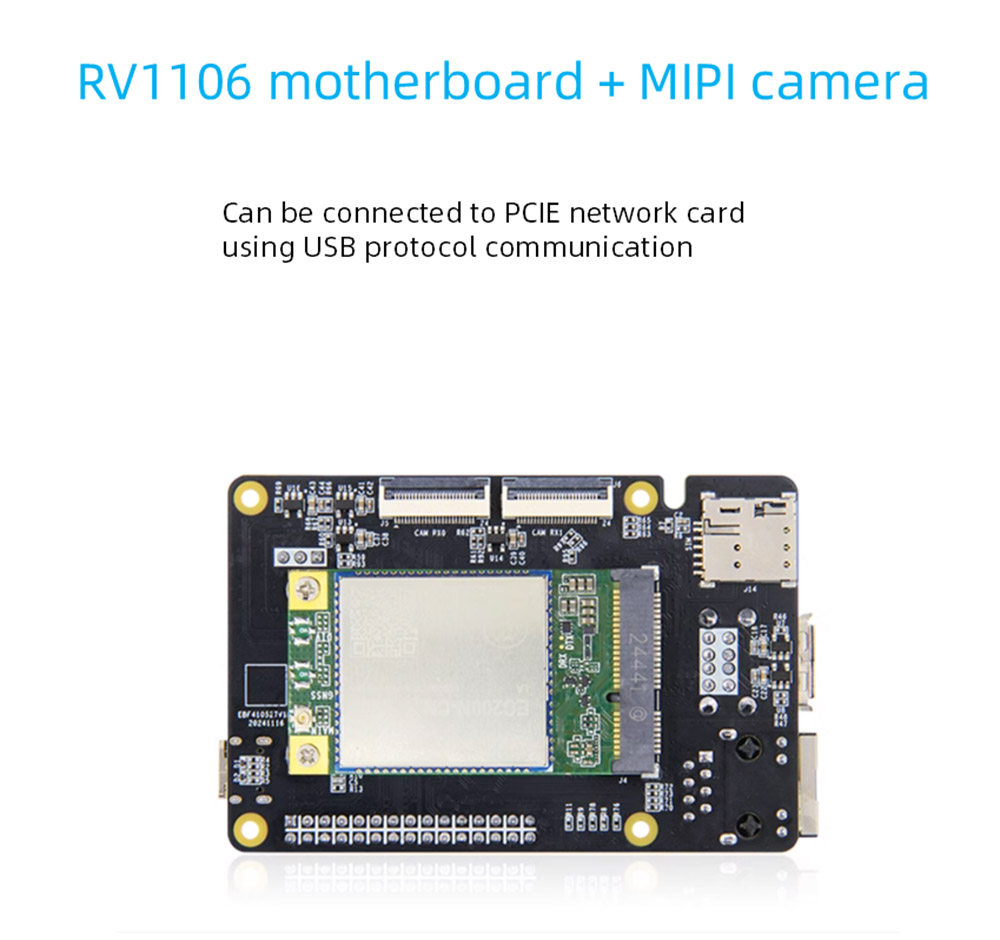

Giao diện PCLE: Giao diện mini-pcle*1, có thể kết nối thẻ mạng PCIE bằng cách sử dụng giao tiếp giao thức USB
Thẻ SIM: Chủ thẻ SIM*1, Hàm thẻ SIM cần được sử dụng với mô -đun 4G
Chủ thẻ TF: Giao diện SD2.0, hỗ trợ lên tới 512GB, hỗ trợ hệ thống khởi động thẻ TF
USB2.0: Giao diện máy chủ USB-A*2
USB-OTG: Máy chủ khi được chuyển sang Type-A, thiết bị khi được chuyển sang Type-C
Công tắc lựa chọn

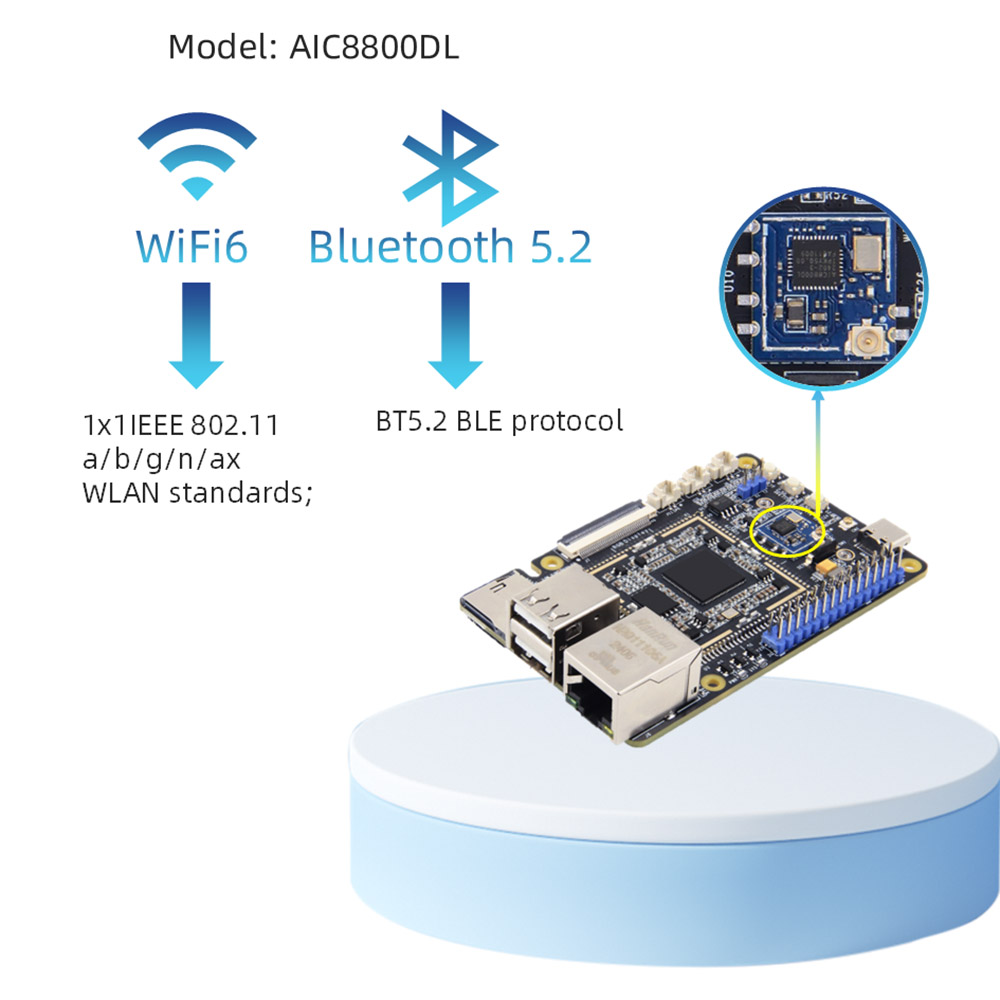

WiFi+Bluetooth: Hỗ trợ trên tàu 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30

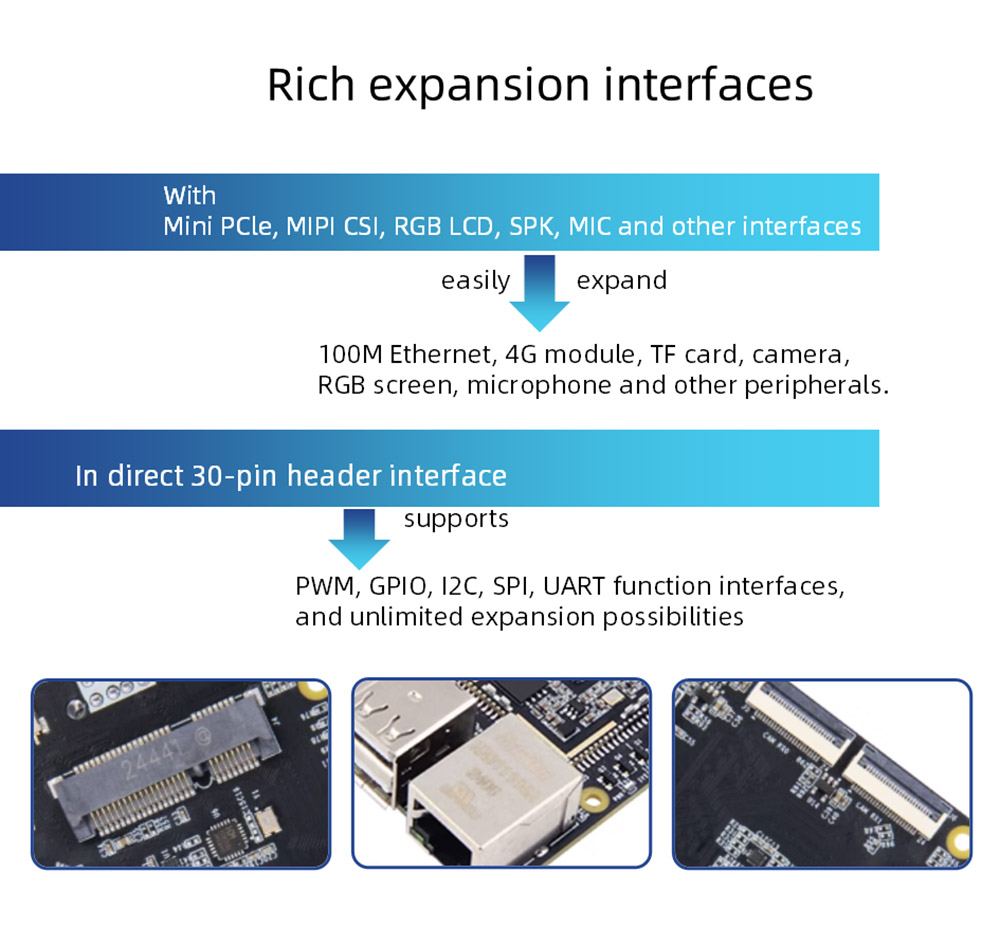

Giao diện IO: Giao diện pin PIN2.54, hỗ trợ chức năng GPIO, SPI, I2C, UART, PWM
Cổng nối tiếp: Tham số mặc định 115200-8-N-1
Âm thanh: Giao diện micrô*2, đầu vào mic kênh kép; Giao diện loa*1, Phát lại SPK một kênh (Kênh trái)
Nút: nút đặt lại*1; Nút ghi*1; Nút ADC*1
LED: Chỉ báo nguồn*1; Chỉ báo hệ thống*1

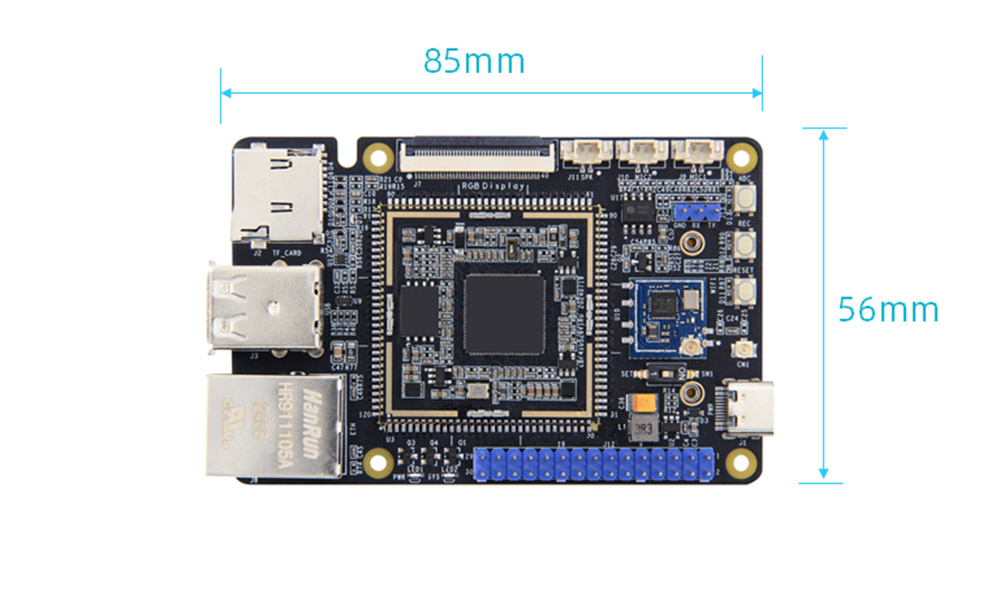

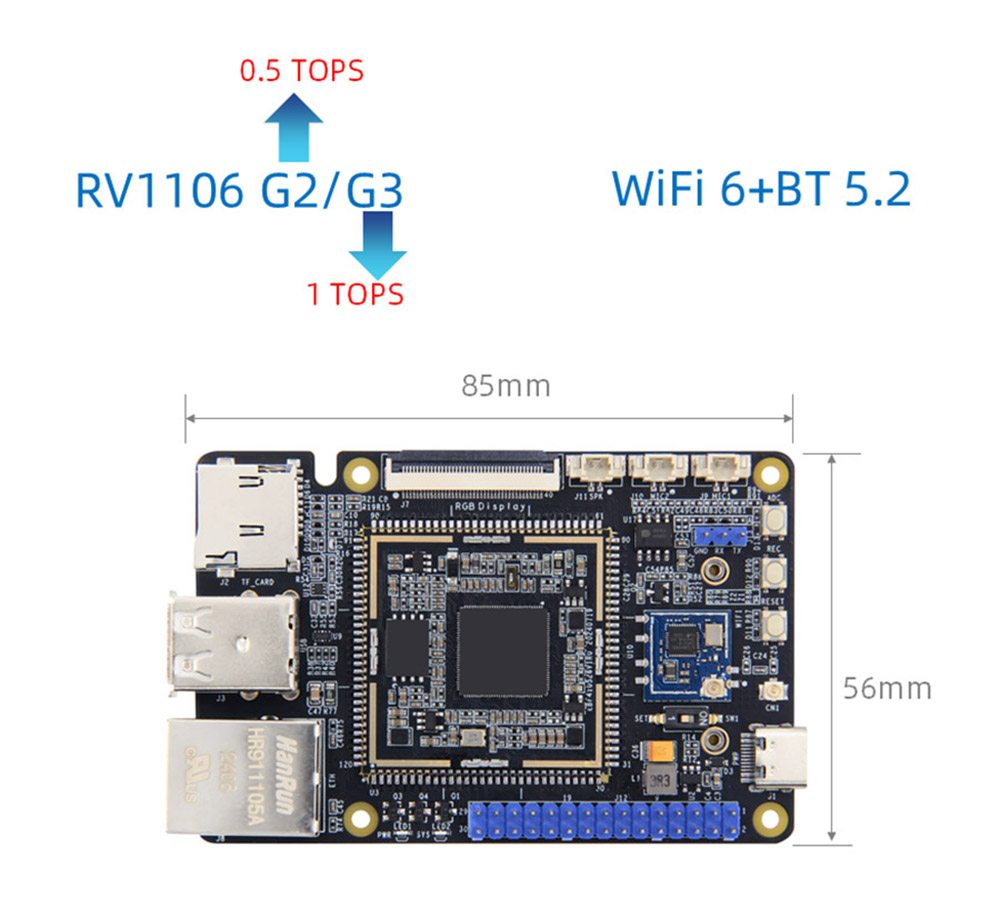

Kích thước: 56*85mm

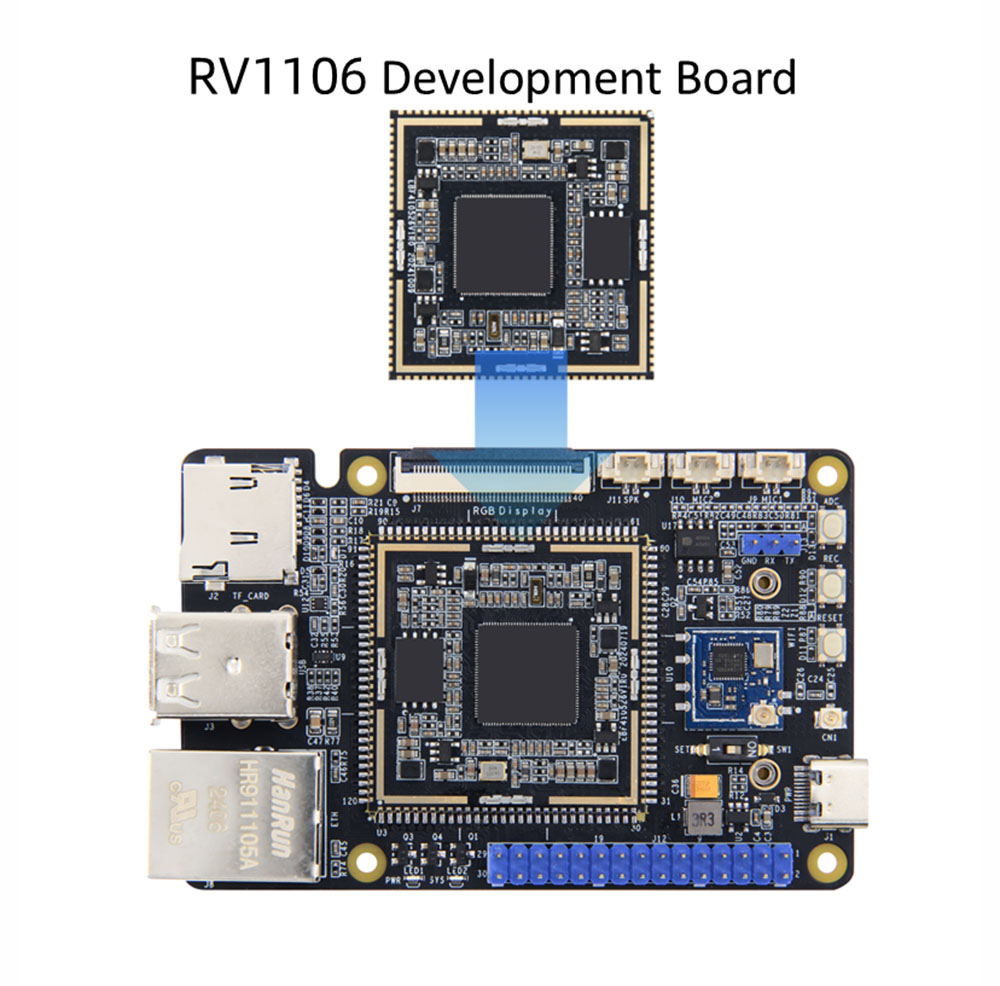

Cấu hình phần cứng bảng lõi

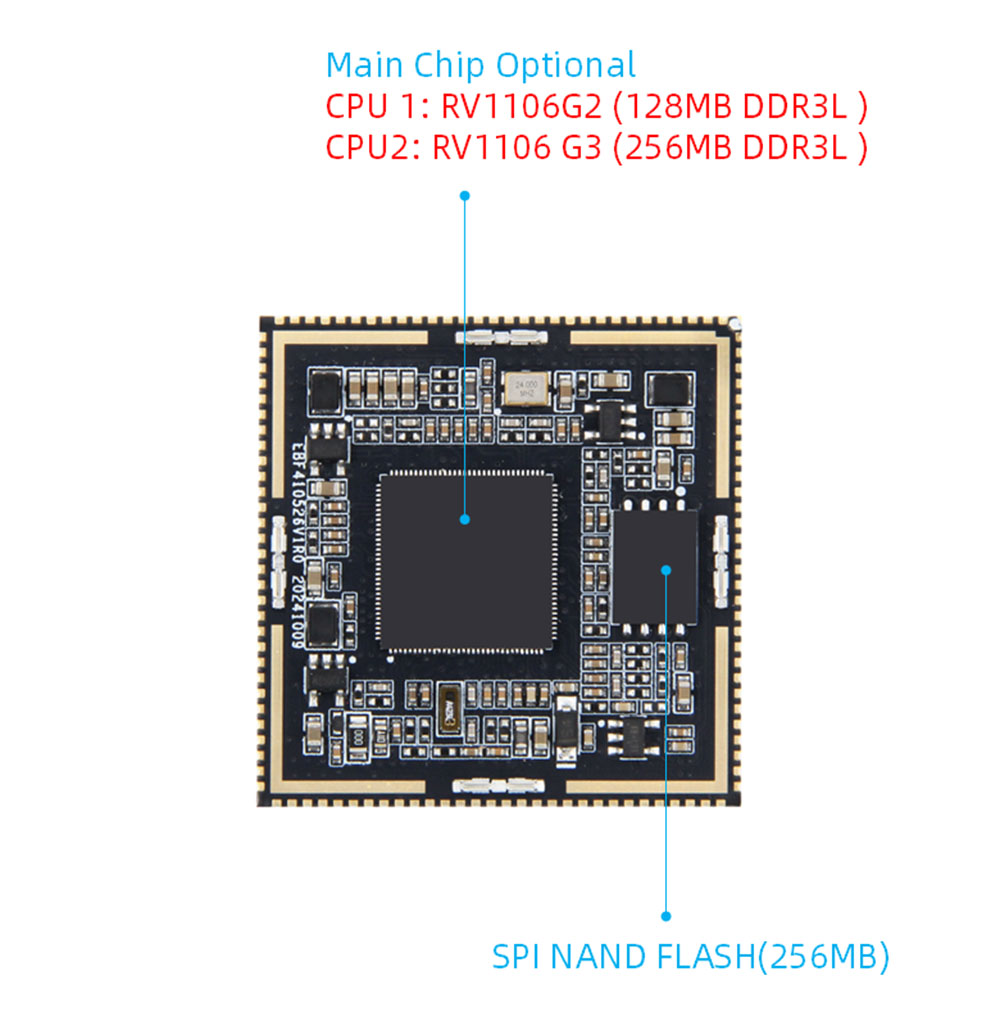

CPU: Chip chính: RV1106, Cortex7+MCU
Bộ nhớ: DDR3L nhúng, RV1106G2 tùy chọn: 128MB/RV1106G3: 256MB
Lưu trữ: 256MB Spinand Flash
Sức mạnh tính toán AI: RV1106G2: 0.5tops@int8, RV1106G3: 1Tops@Int8
Giao diện: Ngoại trừ Spinand Flash, 10 được dẫn đầu hoàn toàn, bao gồm 84 GPIO bao gồm PIN RESET 1 NPOR
PCB: 4 lớp, thiết kế vàng ngâm
Kích thước: 35*35mm
Cổng mạng: 1 Ethernet 100m
Cổng nối tiếp: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Máy ảnh: 2
JTAG: 1
LCD: 1
