Bảng phát triển từ bảng từ bảng RK3588 nhằm mục đích cho phép các kết hợp linh hoạt giữa bảng lõi và bảng phụ chức năng (bảng vận chuyển) bằng cách áp dụng thiết kế mô-đun và sử dụng các giao diện được tiêu chuẩn hóa (ví dụ: PCIe, MXM, đầu nối bảng từ trên xuống trên))
Khi so sánh với bảng tích hợp hoặc máy tính bảng đơn, bo mạch chủ lên bảng chia sẻ những lợi thế cốt lõi sau:
| Lợi thế | Ban phát triển B2B | Bảng MCU truyền thống |
| Khả năng mở rộng | Mô-đun, có thể hoán đổi nóng | Đã sửa lỗi thiết bị ngoại vi, dây nhảy |
| Chất lượng tín hiệu | Hỗ trợ tín hiệu cấp GHZ | Giới hạn ở GPIO/UART tốc độ thấp |
| Tốc độ phát triển | Tái sử dụng các mô -đun xác thực | Yêu cầu thiết kế lại phần cứng đầy đủ |
| Sử dụng trường hợp | Các hệ thống phức tạp (AI/Công nghiệp) | Điều khiển đơn giản (ghi nhật ký cảm biến) |
● SOC mạnh mẽ: Rockchip RK3588 (Cortex-A76/A55, 6TOPS NPU)
● Thiết kế mô -đun: Đầu nối B2B linh hoạt để mở rộng tùy chỉnh
● Giao diện tốc độ cao: PCIe 3.0, USB 3.1, Gigabit Ethernet kép, SATA
● Multi-Display: Hỗ trợ đầu ra đồng thời 8K@60FPS + 4K@60fps
● Cấp công nghiệp: -40 ° C đến +85 ° C hoạt động
● Giao diện phong phú: Mini PCIe, Key M.2 M, MIPI CSI

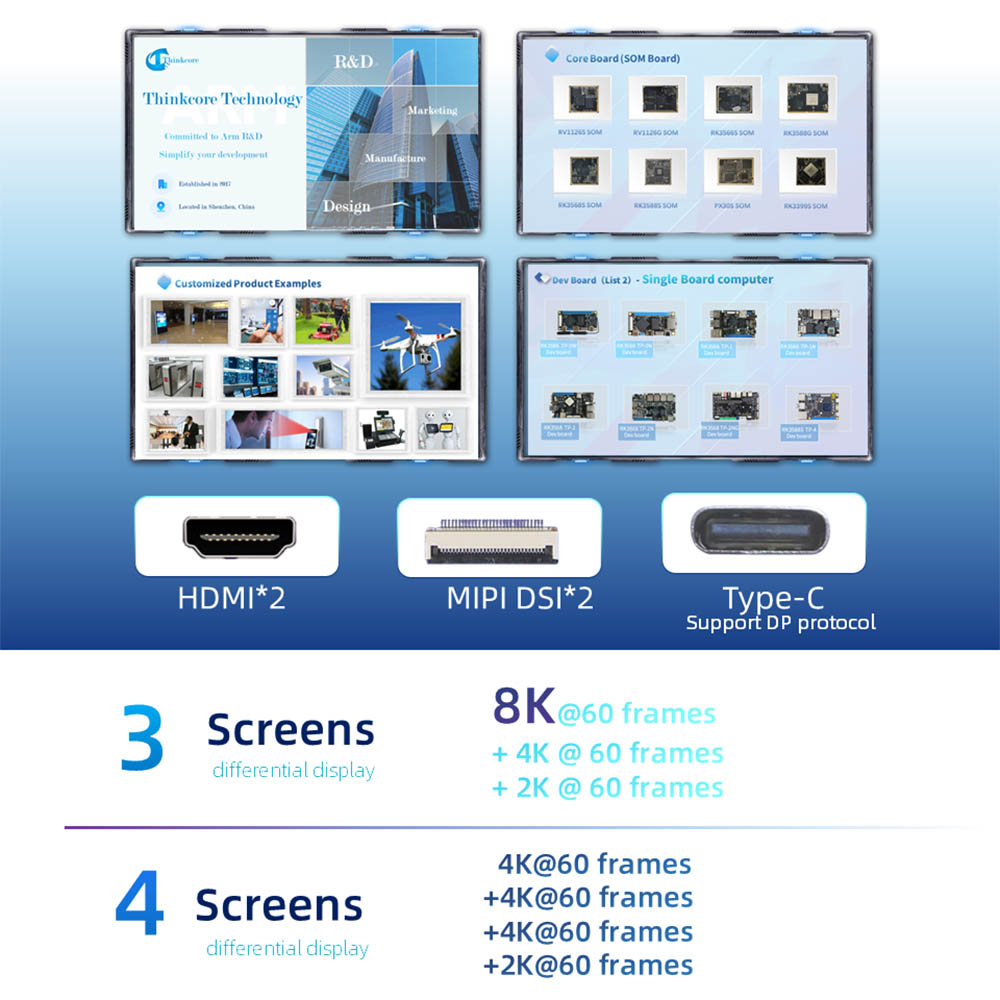

● Màn hình khác nhau nhiều màn hình: Hỗ trợ màn hình không đồng nhất ba màn hình và màn hình không đồng nhất bốn màn hình. HDMI*2; MIPI DSI*2; Type-C (hỗ trợ giao thức DP)

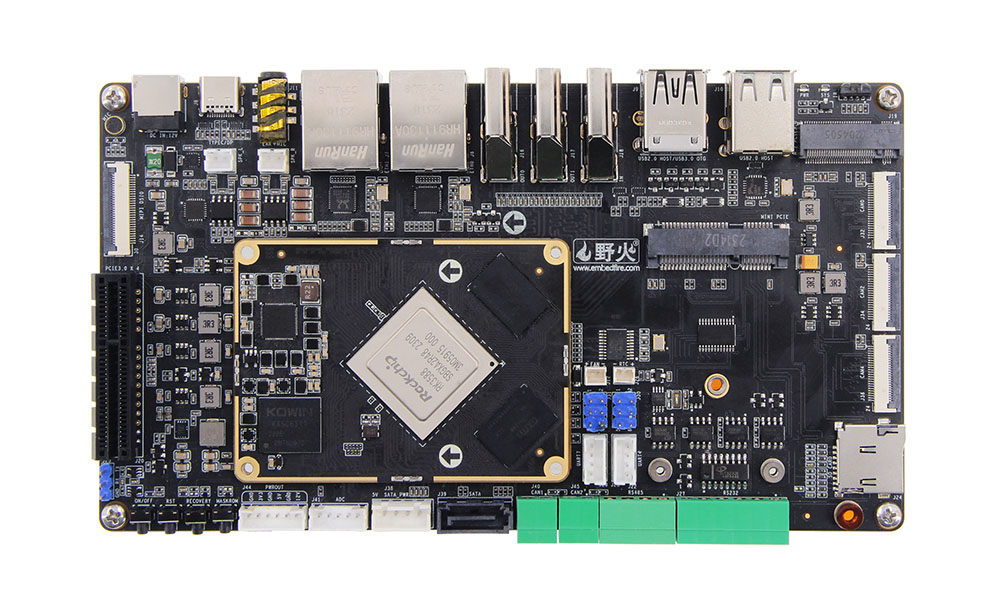

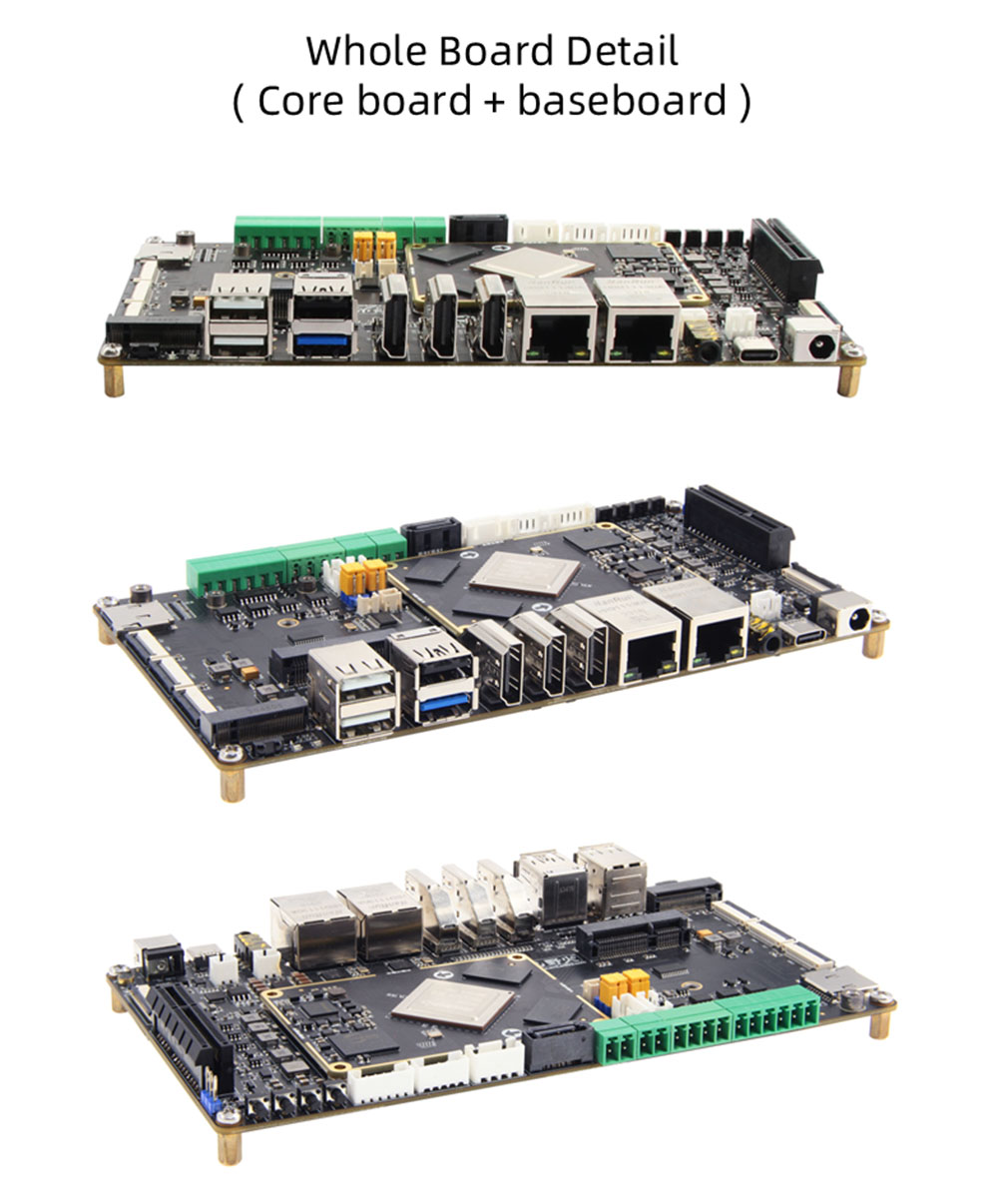

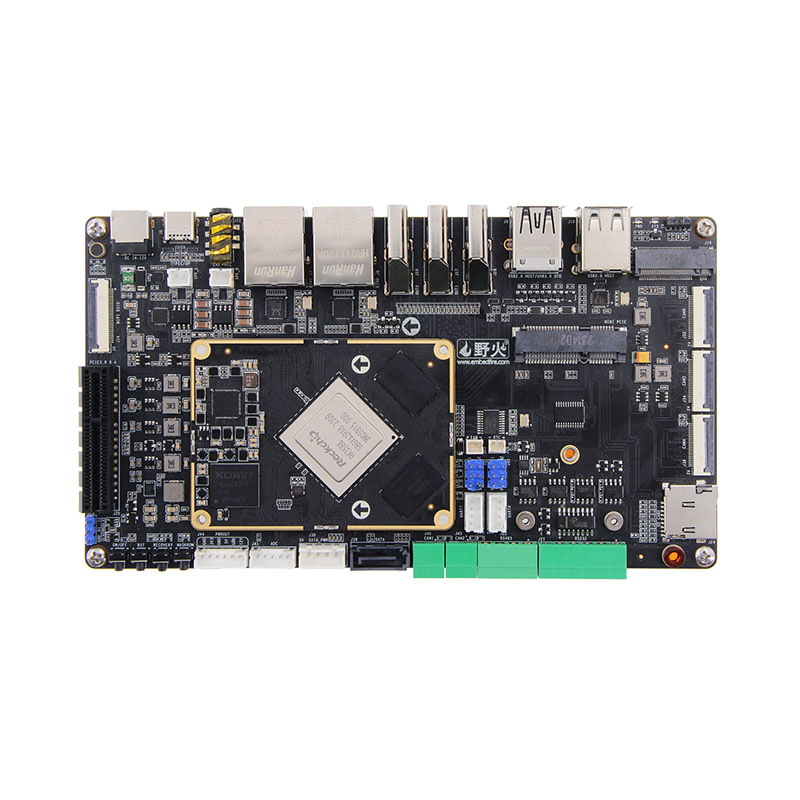

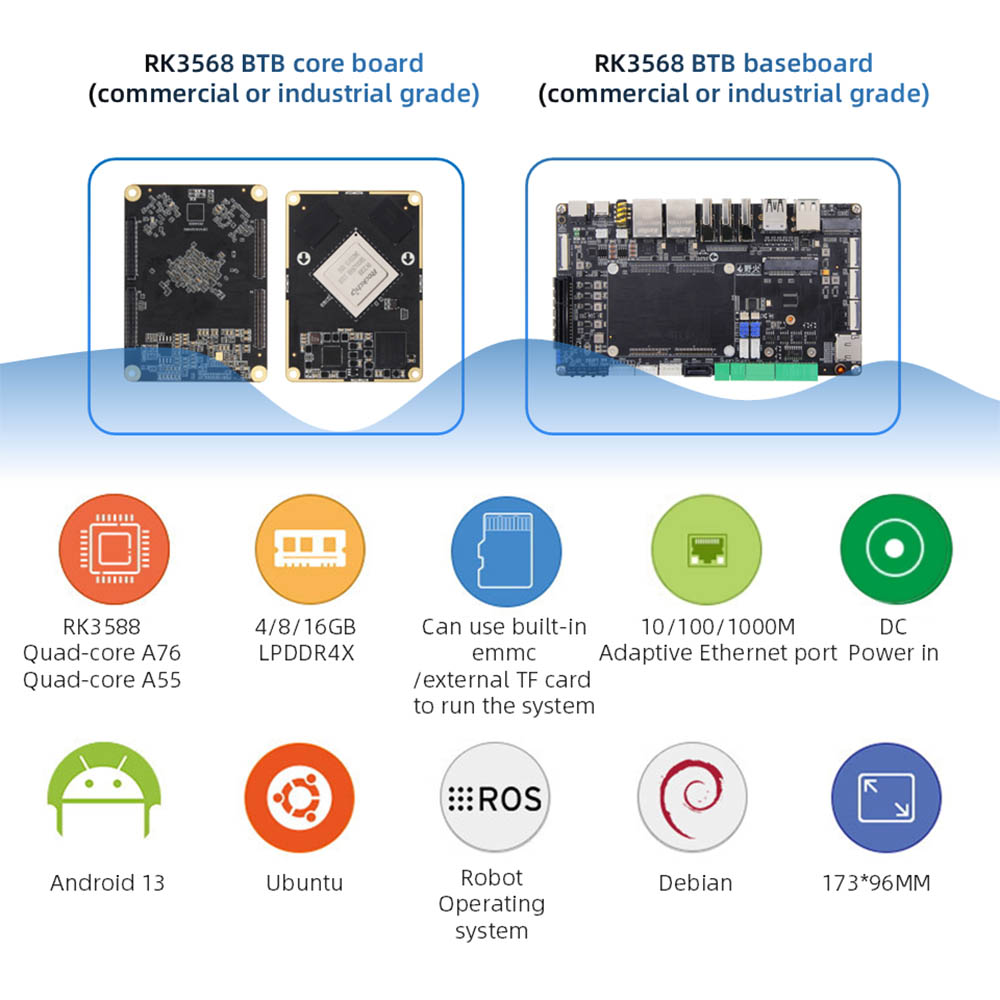

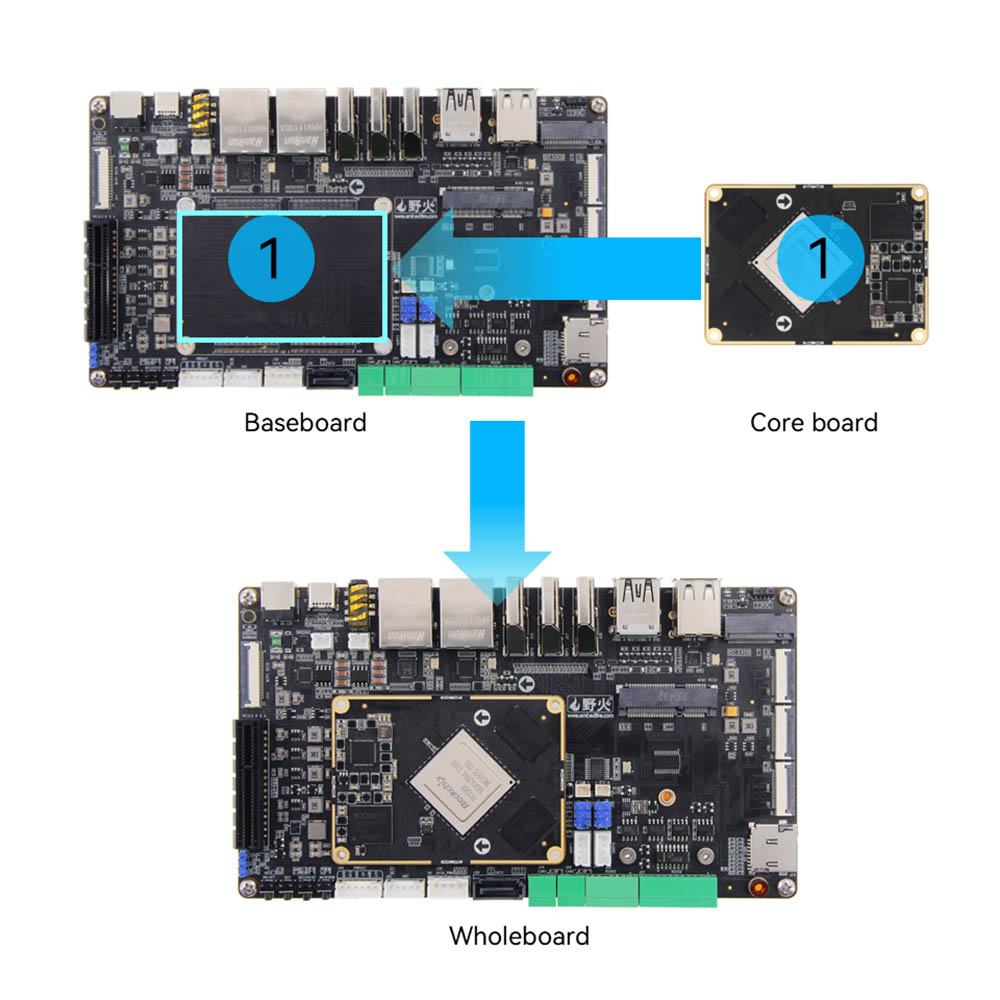

Bo mạch chủ BTB bao gồm một bảng lõi và bảng vận chuyển/ ván chân tường.

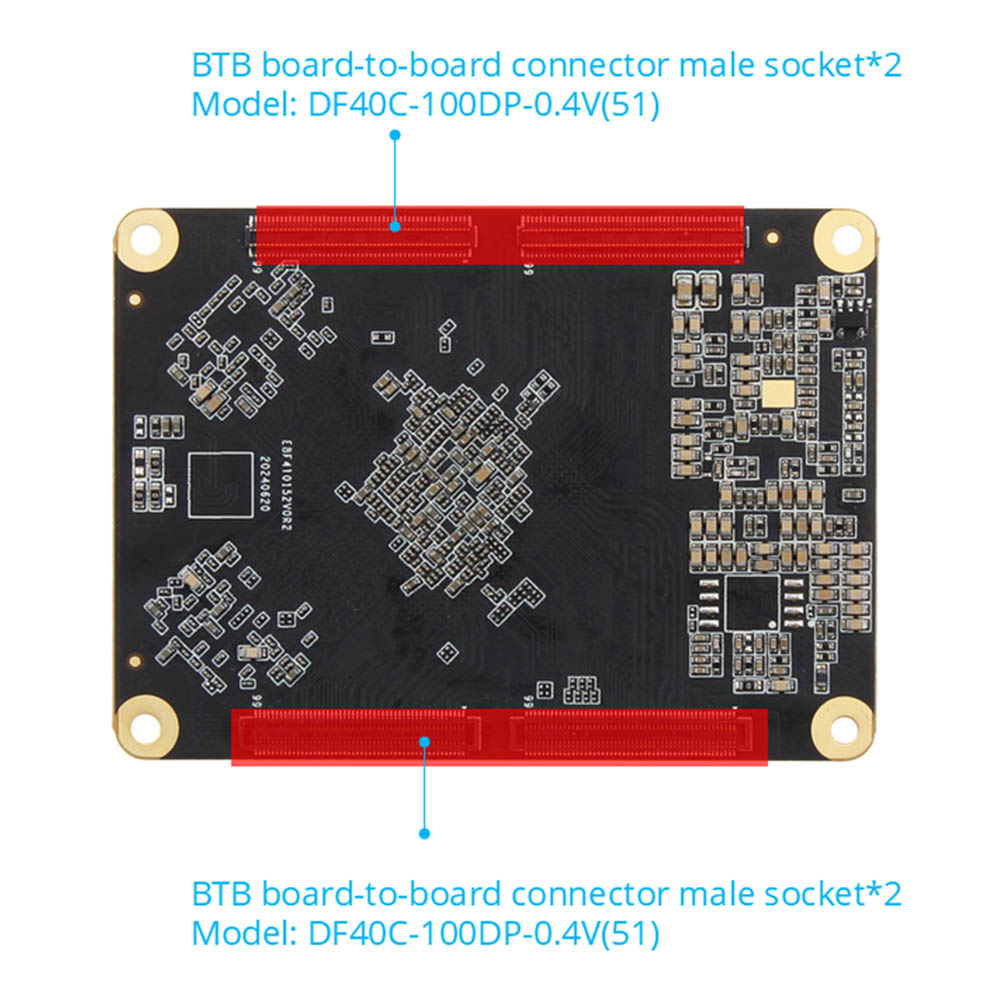

● Đầu nối: Đầu nối nam: DF40C-100DP-0.4V (51) Đầu nối nữ: DF40C-100DS-0.4V (51)

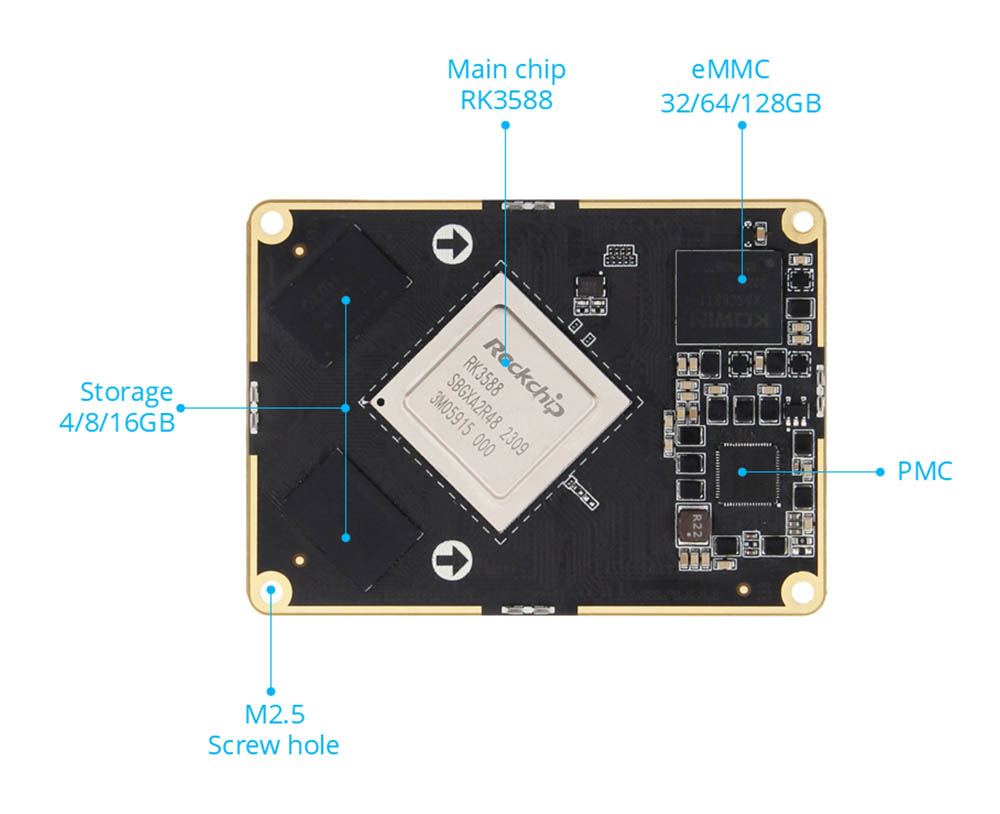

● Chip chính: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6Tops Computing Power) BTB dẫn đến 400 chân, khoảng cách 0,5mm, dẫn đến tất cả I0
● Bộ nhớ: 4/8/16GB, LPDDR4/4X
● Lưu trữ: 32/64/128GB. Emmc
● Đầu nối: Nam: DF40C-100DP-0.4V (51) Nữ: DF40C-100DS-0.4V (51)

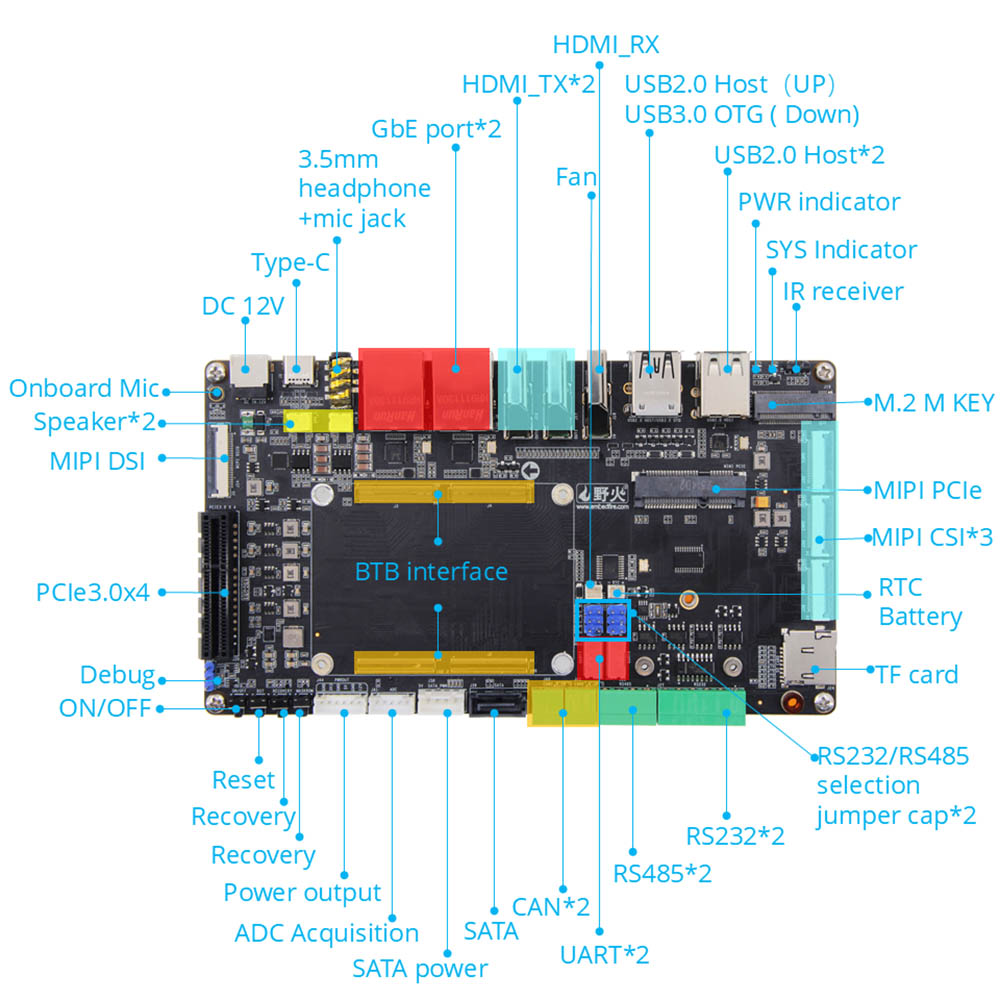

● Giao diện nguồn: Đầu vào DC 12V@2A, Giao diện DC*1; Giao diện đầu ra điện*1

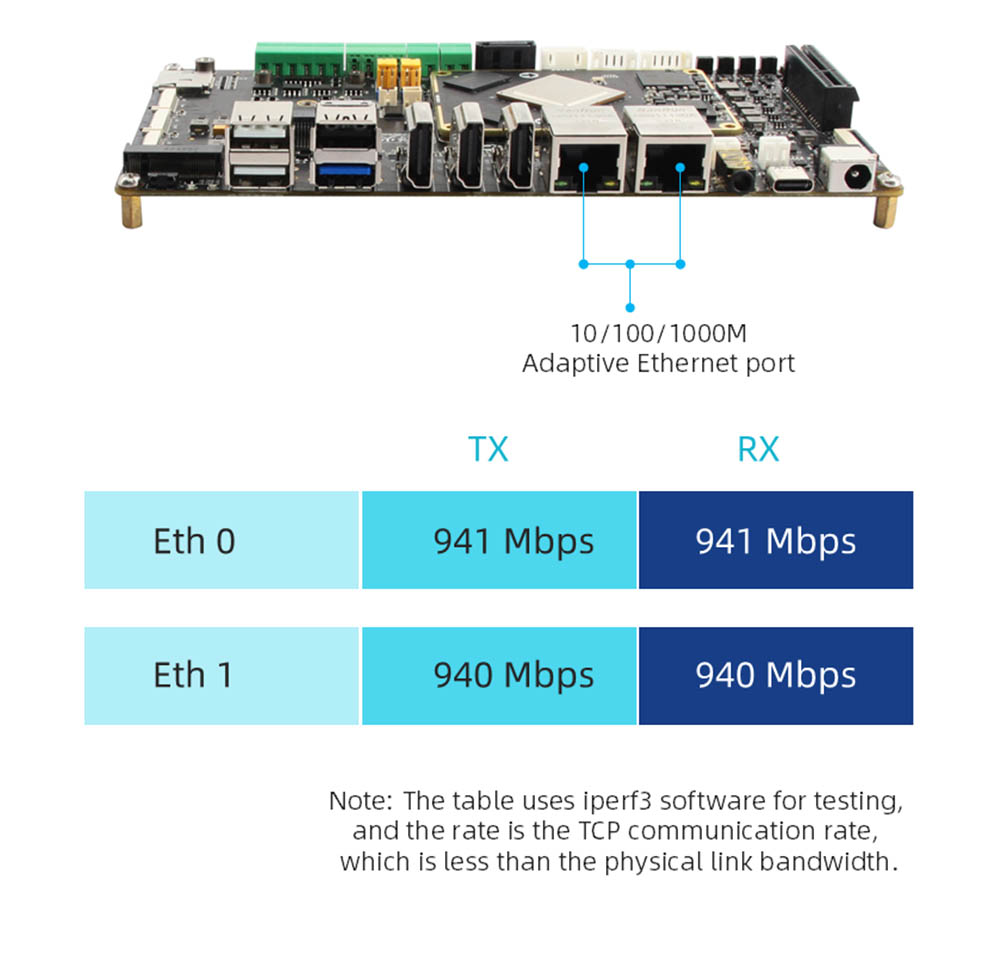

● Ethernet: Cổng mạng Gigabit*2, Hỗ trợ 10/100/1000Mbps Tốc độ truyền dữ liệu
● HDMI: đầu vào HDMI12.0*1, lên tới 3840x2160@60fps; Đầu ra HDMI2.1*2, hỗ trợ nhiều màn hình với các màn hình khác, độ phân giải tối đa 7680x4320@60Hz (độ phân giải 8K)
● MIPI-DSI: Giao diện màn hình MIPI*2 (Mặt trước*1, Back*1), có thể được cắm vào màn hình Wildfire MIPI, hỗ trợ nhiều màn hình với các màn hình khác; Chế độ MIPI duy nhất Độ phân giải tối đa 1920*1080@60Hz

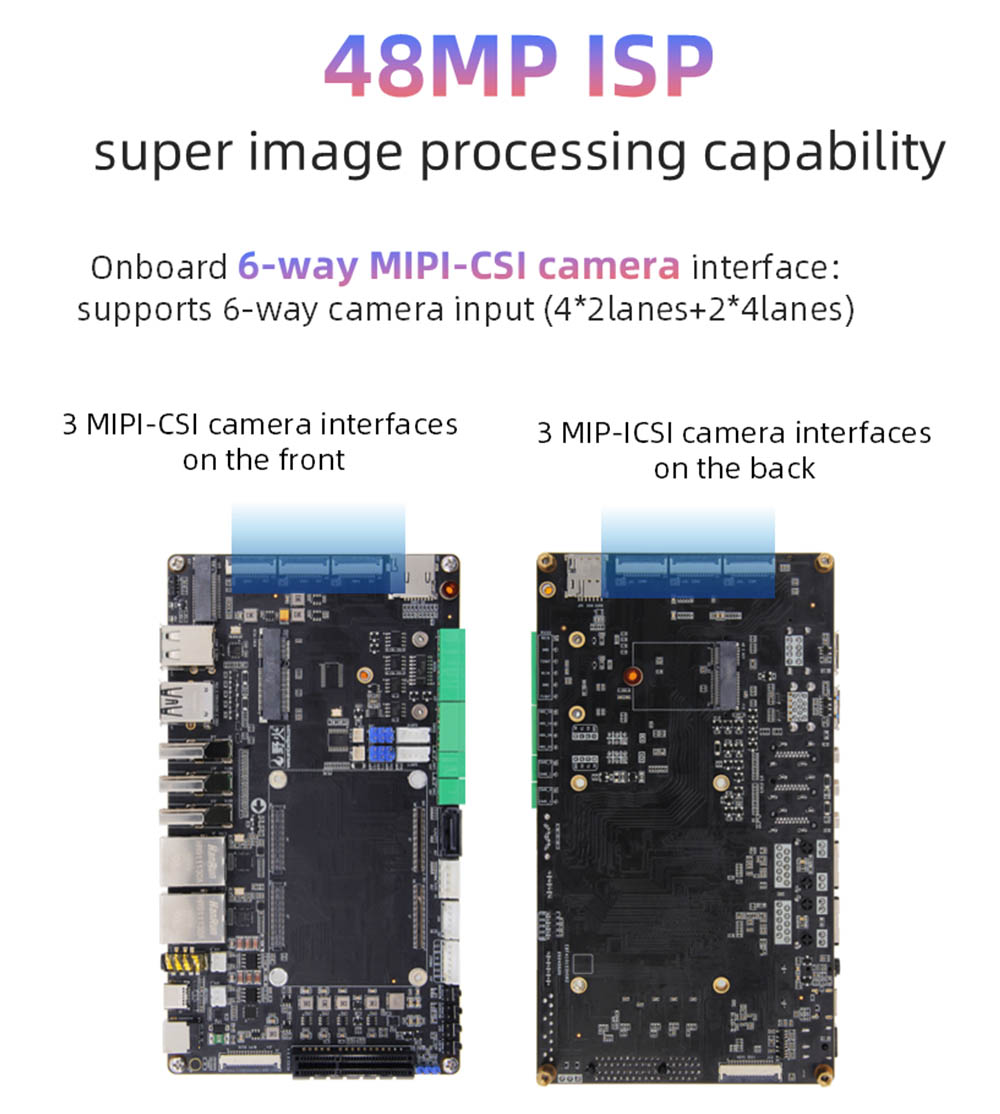

● MIPI-CSI: Giao diện camera MIPI*6 (phía trước*3, ngược*3), có thể được cắm vào camera của Wildfire MIPI
● USB2.0: Giao diện USB-HostType-A*3
● USB3.0: Giao diện USB-OTGTYPE-A*1; Giao diện Type-C*1, có thể được sử dụng để đốt phần sụn, hỗ trợ giao thức DP1.4

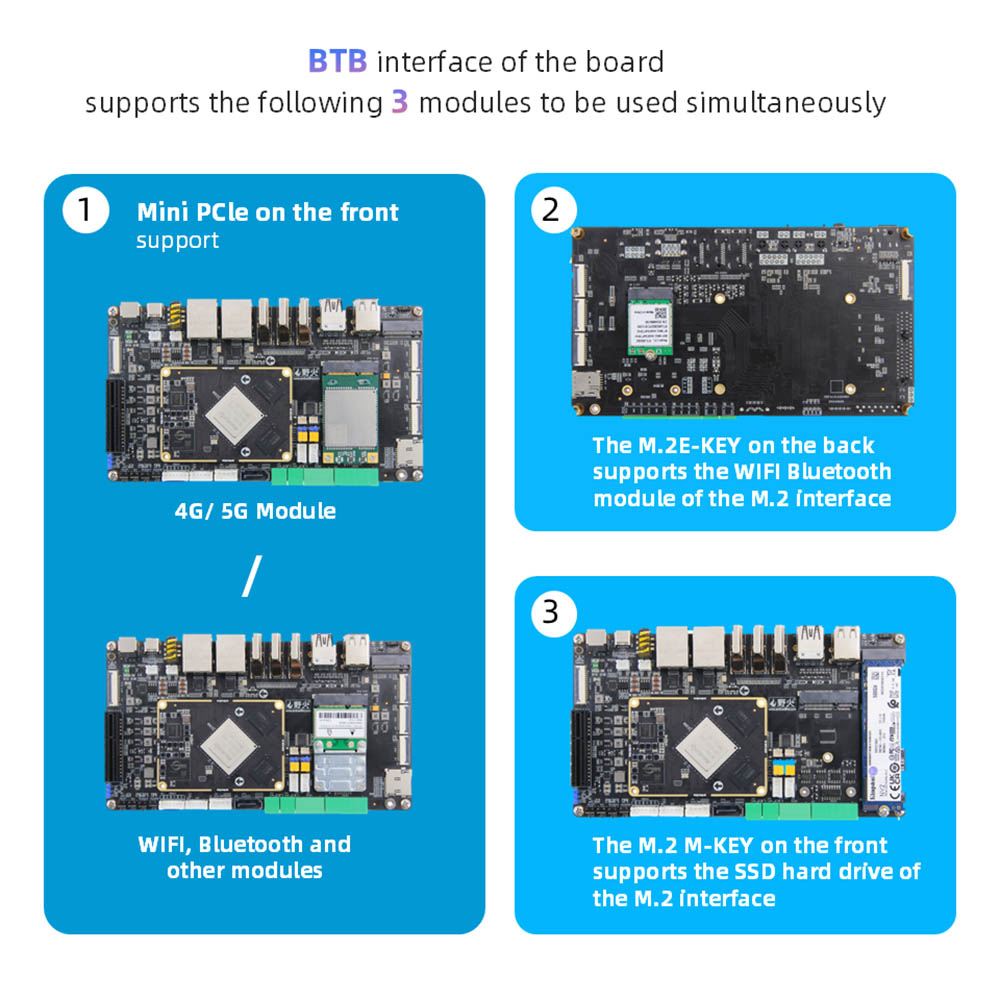

● Giao diện PCLE: Giao diện mini-pcle*1, có thể được sử dụng với card mạng WiFi có chiều cao đầy đủ hoặc nửa chiều cao, mô-đun 4G hoặc mô-đun giao diện mini-pcle khác: Giao diện PCLE3.0x4*1
● Giao diện M.2: Giao diện M.2Ekey*1, hỗ trợ mô-đun Card mạng không dây KEY E-KEY; Giao diện chính M.2 M
● Chủ thẻ TF: Chủ thẻ Micro SD (TF)*1, Hỗ trợ hệ thống khởi động thẻ TF, tối đa 512GB
● Chủ thẻ SIM: Người giữ thẻ SIM*1, Hàm thẻ SIM cần được sử dụng với mô -đun 4G
● Giao diện SATA: Giao diện SATA tiêu chuẩn*1; Giao diện nguồn SATA*1, hỗ trợ đầu ra 12V
● Có thể: Có thể*2
● ADC: Giao diện mua lại ADC*1
● Cổng nối tiếp gỡ lỗi:
● Gỡ lỗi cổng nối tiếp*1 (UART2), tham số mặc định 1500000-8-N-1; Cổng nối tiếp UART*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● rs485*2 (UART4 & UART7); Giao diện jumper lựa chọn rs232/rs485*2
● Âm thanh: micrô mic trên tàu*1; Giao diện loa SPK*2, có thể kết nối đầu ra tai nghe loa công suất 3W + giao diện đầu vào micrô 2 trong 1*1
● Nút: nút bật/tắt*1; Nút Maskrom*1; Nút khôi phục*1; Nút đặt lại*
● LED: Chỉ báo nguồn*1; Chỉ báo hệ thống*1
● Máy thu hồng ngoại: Hỗ trợ chức năng điều khiển từ xa hồng ngoại
● RTC: ổ cắm điện RTC*1
● Giao diện quạt: Cài đặt hỗ trợ làm mát quạt 5V hoặc 12V
● AI Edge Tính toán Bảo mật thông minh ， Vận chuyển thông minh Thành phố thông minh, Phân tích video.
● Tự động hóa công nghiệp: Kiểm soát PLC, Tầm nhìn máy.
● Robotics: Điều hướng tự trị do AI hỗ trợ.
● Ứng dụng trong xe Hệ thống giải trí trong xe, hệ thống định vị trong xe.
● Bảng hiệu kỹ thuật số: Quảng cáo nhiều màn hình 8K.
● Thiết bị y tế: Nội soi y tế, hệ thống hình ảnh siêu âm
